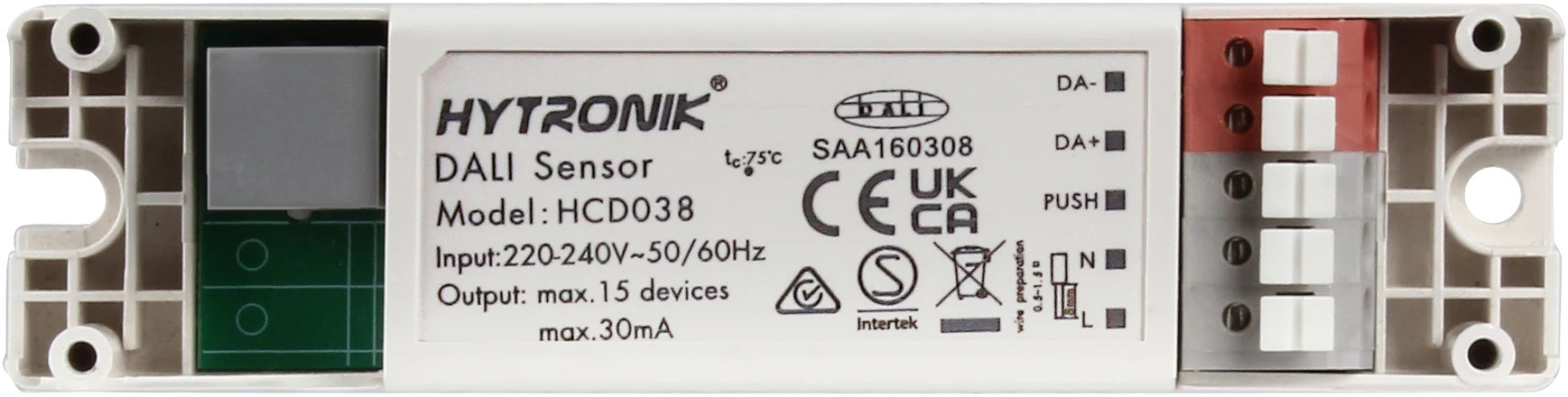

HCD038
Steuereinheit | DALI mit integrierter PSU | Anschluss für Sensorköpfe
FEATURES
- Anpassbar: Kompakte Steuereinheit mit integrierter Zugentlastung
- Flexibel: Verschiedene Sensorköpfe für DALI-Steuerung und One-Push-Inbetriebnahme
- Kompatibel: Steuerung von DT8-LED-Treibern
ANWENDUNGEN

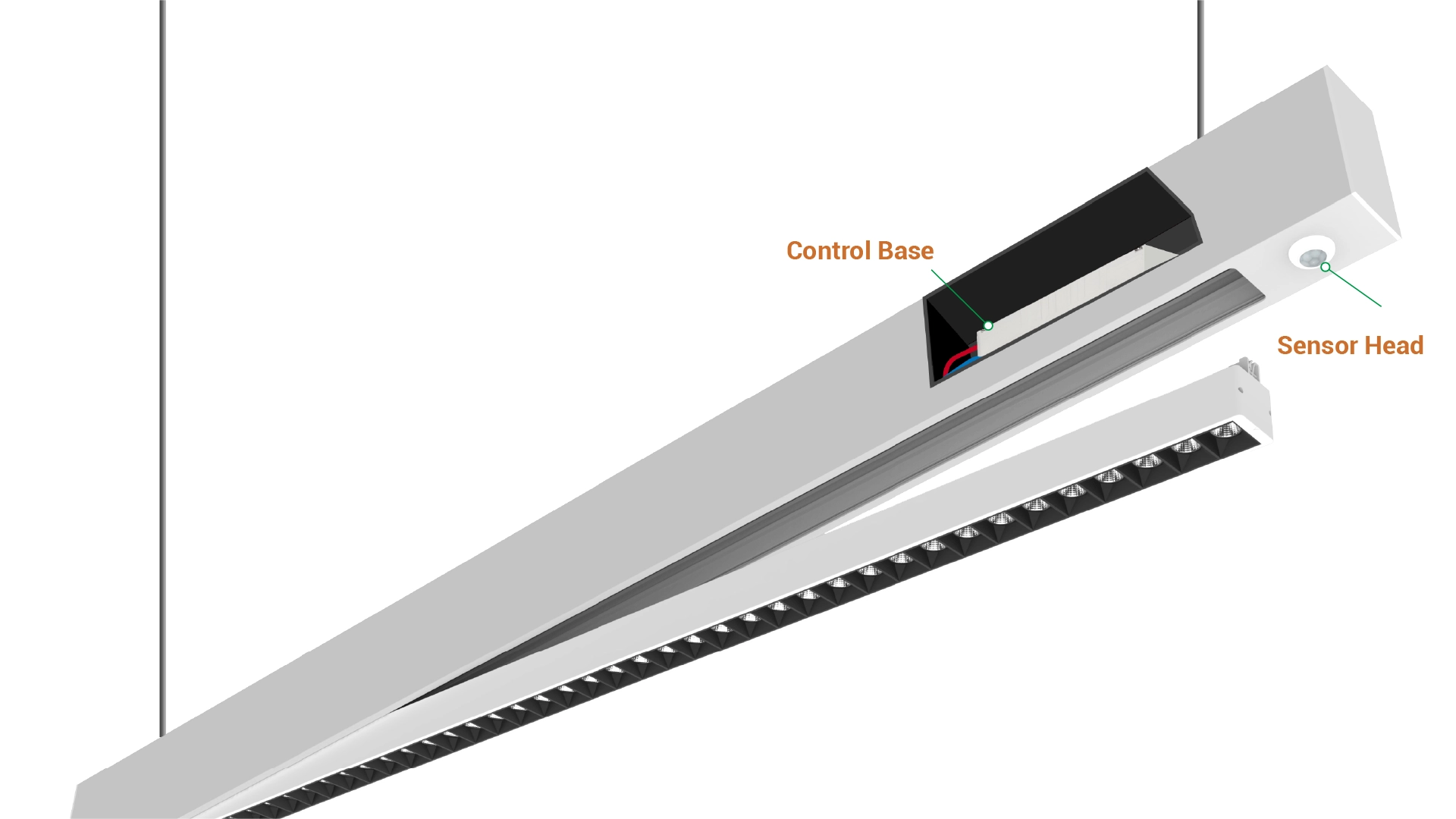

- Master-Leuchte mit Sensor
- Klassenzimmer
- Büros
Produktinformationen "HCD038"
HCD038 ist eine DALI-Steuereinheit mit integrierter 30-mA-DALI-Stromversorgung. Sie ist mit ausgewählten Mikrowellen- und PIR-Sensorköpfen kompatibel. In Verbindung mit kompatiblen Bluetooth-Sensorköpfen befindet sich das Bluetooth-Modul im Sensorkopf und nicht in der Steuereinheit. Dadurch wird auch bei Leuchten mit Metallgehäusen eine zuverlässige Funkkommunikation ermöglicht. Die drahtlose Kommunikation vereinfacht die Inbetriebnahme und reduziert den Installationsaufwand, da zusätzliche Steuerleitungen entfallen können.
| Anschlusstyp: | 2-adrig |
|---|---|
| Betriebsspannung: | 220-240 VAC 50/60 Hz |
| Detektionsverfahren: | Mikrowellensensor (MW), Passiv-Infrarot (PIR) |
| Dimm-Steuersignal: | DALI |
| Eigenschaften: | Korridorfunktion, Tageslichtsteuerung |
| Einbauöffnung: | 4.5000 mm |
| Einschwingzeit: | 20 s |
| Human Centric Lightning (HCL): | Ja |
| IP-Schutzart: | IP20 |
| Installationstyp: | Einbau |
| Korridorfunktion: | Ja |
| Lagertemperatur: | 70 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Min. Lagertemperatur: | -20 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Produktbreite: | 30.0000 mm |
| Produktgewicht: | 50.0000 g |
| Produkthöhe: | 21.0000 mm |
| Produktlänge: | 120.0000 mm |
| Spannungsart: | AC |
| Tageslichtsteuerung: | Ja |
| Umgebungstemperatur max.: | 55 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: hcd038.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-hcd038.pdf
Anmelden

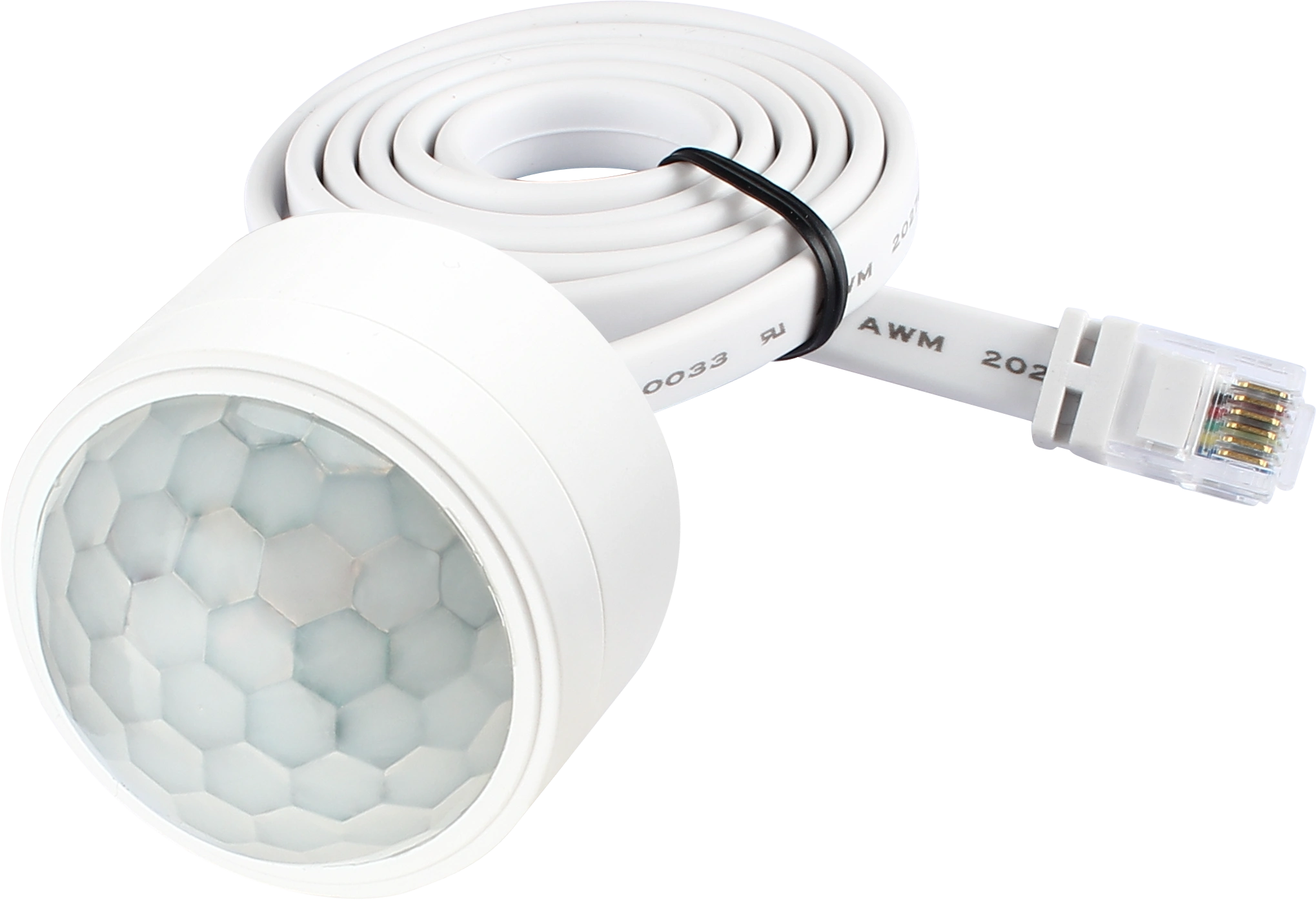

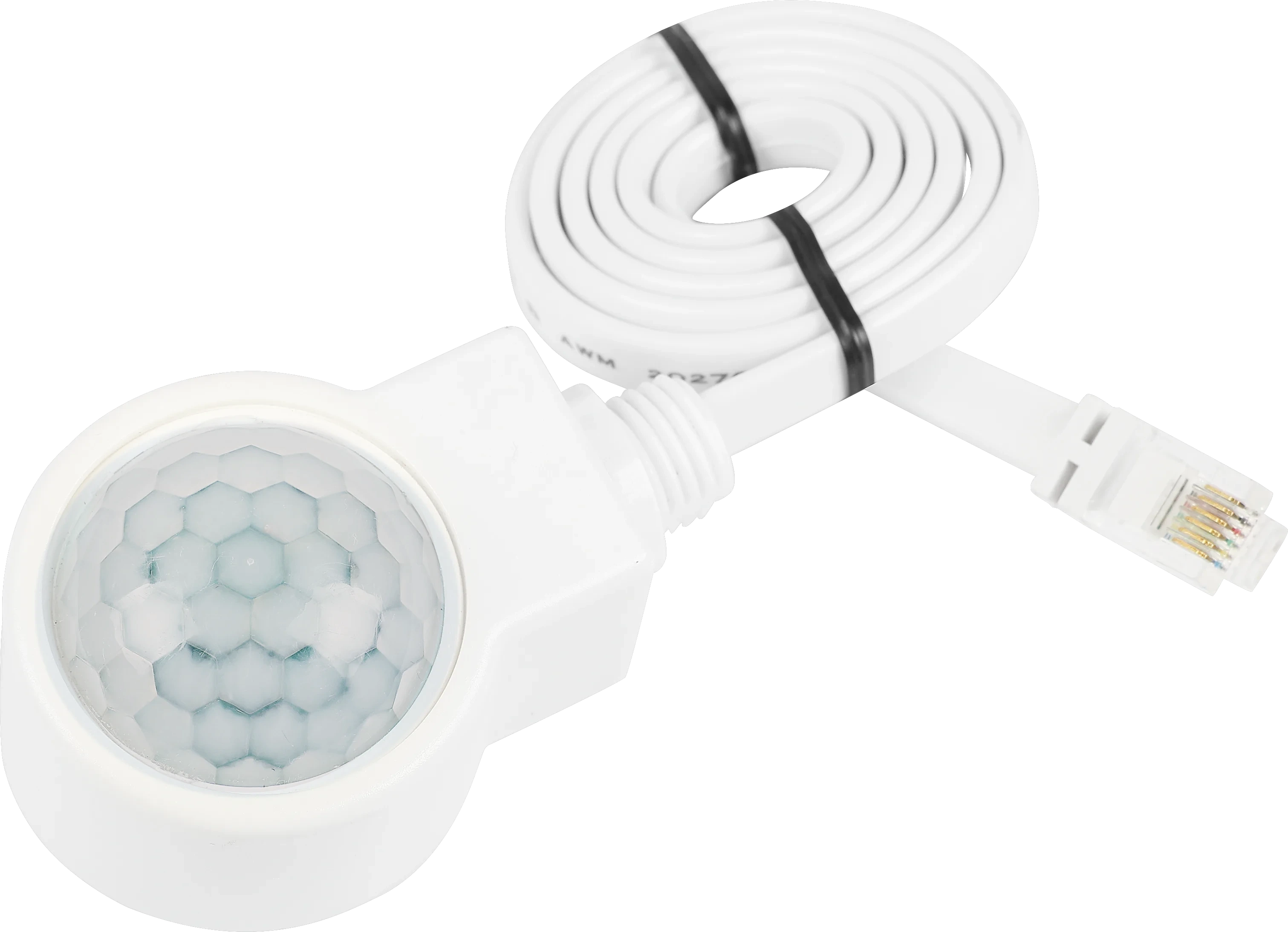

Kompatible Produkte für volle Funktion
