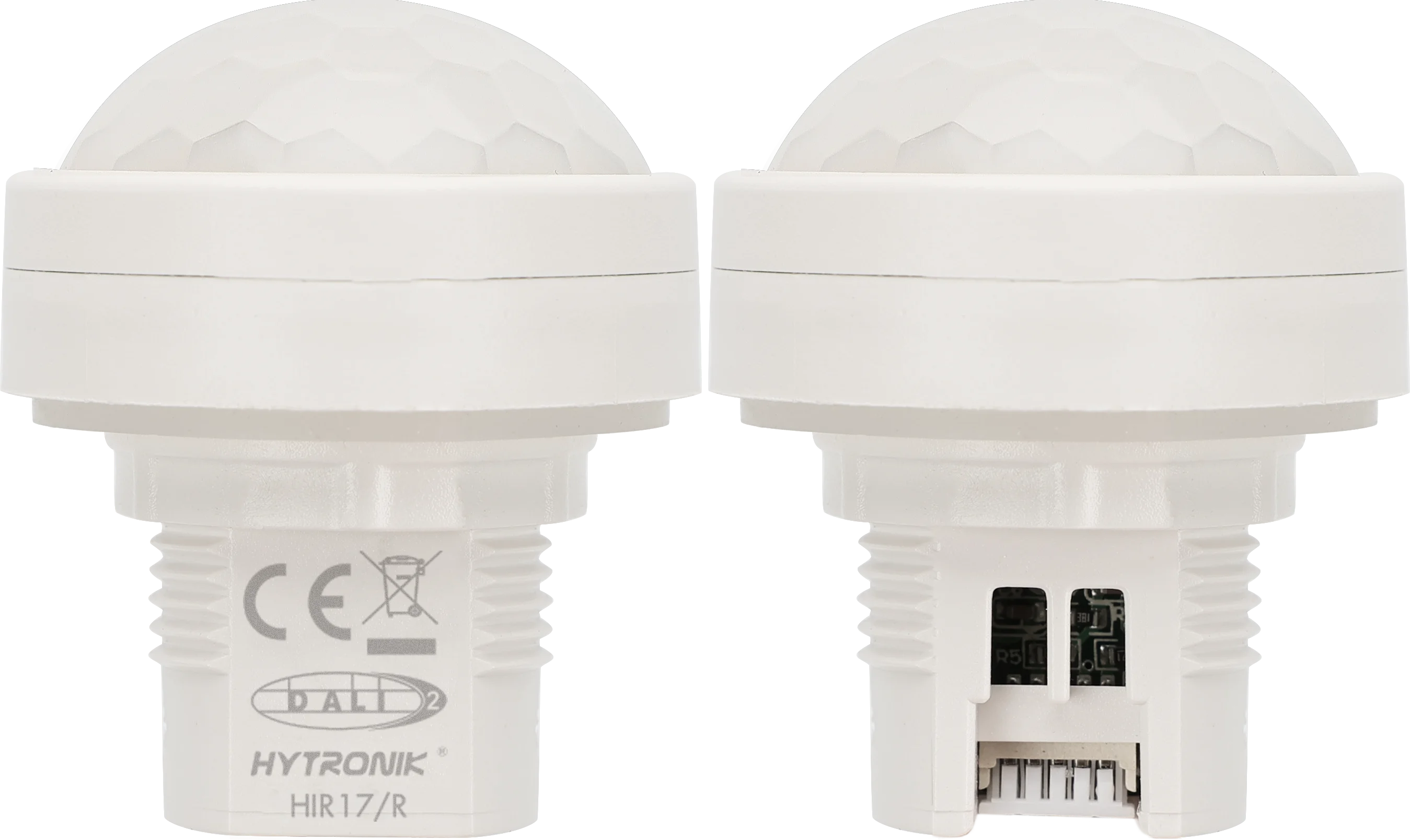

Side view of HIR17/R PIR Midbay Daylight harvest RJ12 connector to control body

HIR17/R

PIR Midbay | Tageslichtsteuerung | RJ12-Stecker zur Steuereinheit

FEATURES

Kompakt: Rundes Standard-Plug&Play-Sensordesign
Tri-Level Dimmen + Tageslichtsteuerung + Farbtemperaturkontrolle
Benutzerfreundlich: Ein-Tasten-Inbetriebnahme mit IR-Fernbedienung

ANWENDUNGEN

Gewinde: M 22x1,5mm
Büro/Gewerbebeleuchtung
Schule/Klassenräume

Datenblatt herunterladen

Produktinformationen "HIR17/R"

Der HIR17/R ist ein Mid-Bay PIR-Sensorkopf mit einem Gewinde von M22 * 1,5 mm und ist für dreistufiges Dimmen und Tageslichtsteuerung ausgelegt. Er unterstützt DT8-Treiber mit einstellbarer Farbtemperaturkontrolle und hat eine Fotodiode (PD) und eine aktive Lux-Steuerung implementiert. Die Sensoreinstellungen können über die IP-Fernbedienung HRC-11 angepasst werden, ferner ist der Sensor zum Schutz der Linse an der Frontseite IP65 zertifiziert.

Anschlusstyp:	RJ12
Ausgangsspannung:	5VDC
Betriebsspannung:	5 VDC
Detektionsverfahren:	Passiv-Infrarot (PIR)
Dimm-Steuersignal:	DALI/DALI-2
Eigenschaften:	Korridorfunktion, Tageslichtsteuerung
Einbauöffnung:	22.0000 mm
Einschwingzeit:	20 s
Erfassungsbereich (DxH):	20x12
Erfassungswinkel:	360°
Human Centric Lightning (HCL):	Nein
IP-Schutzart:	IP20
Inbetriebnahme-Methoden:	IR Fernbedienung
Installationstyp:	Plug & Play Sensoren
Korridorfunktion:	Ja
Lagertemperatur:	70 °C
Linsentyp:	Reinforced Low-bay
Max. Luftfeuchtigkeit:	90 %
Maximale Montagehöhe:	12.0000 m
Min. Lagertemperatur:	-40 °C
Min. Luftfeuchtigkeit:	10 %
Montagehöhe:	Mid & High-bay
Produktbreite:	36.0000 mm
Produktgewicht:	21.0000 g
Produkthöhe:	43.4000 mm
Produktlänge:	36.0000 mm
Spannungsart:	DC
Tageslichtsensor-Option:	Photodiode/Fotowiderstand
Tageslichtsteuerung:	Ja
Taster Eingänge:	1
Umgebungstemperatur max.:	50 °C
Umgebungstemperatur min.:	-20 °C
Zhaga:	Nein
