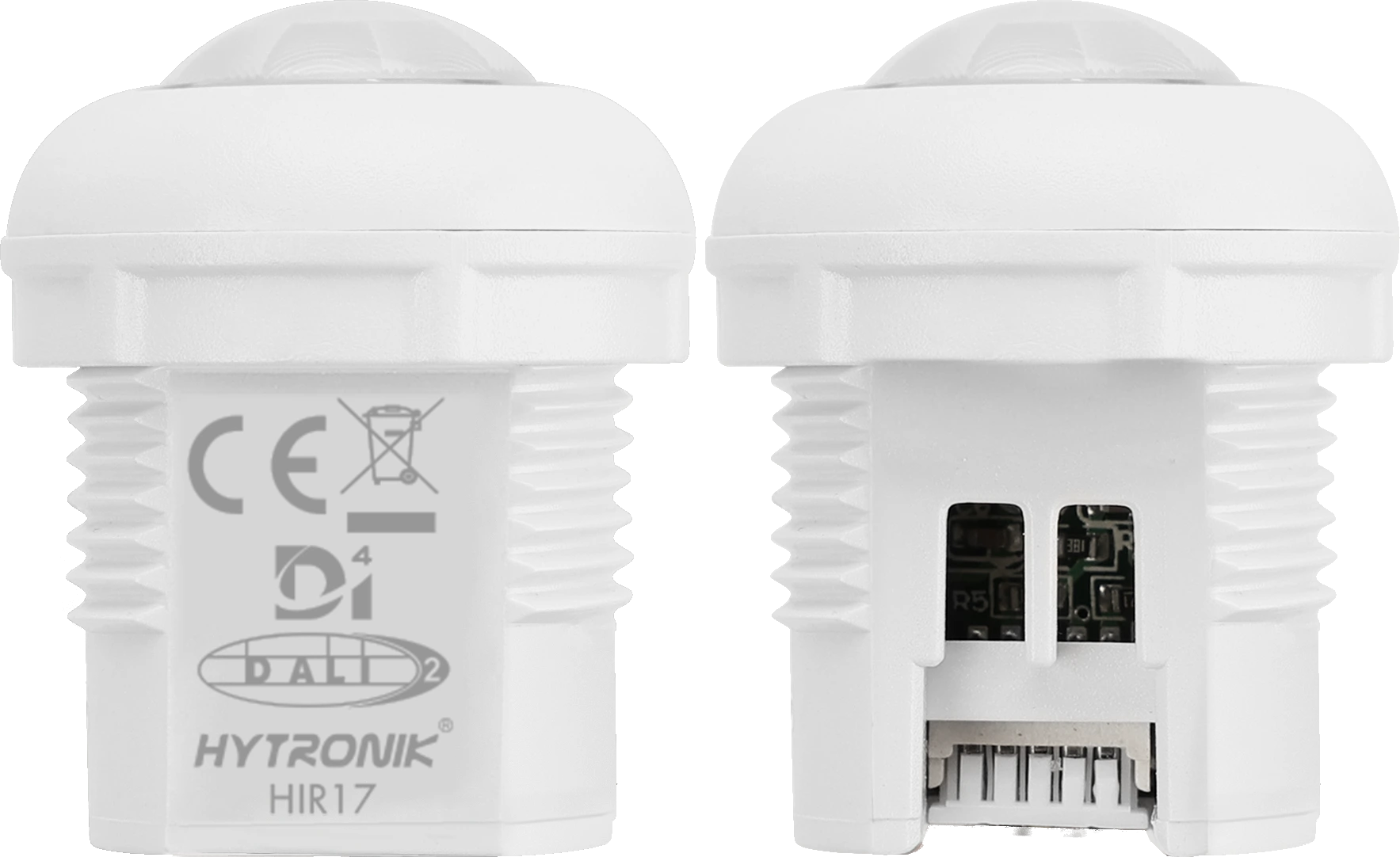

Front view of HIR17 PIR Lowbay Daylight harvest RJ12 connector to control body

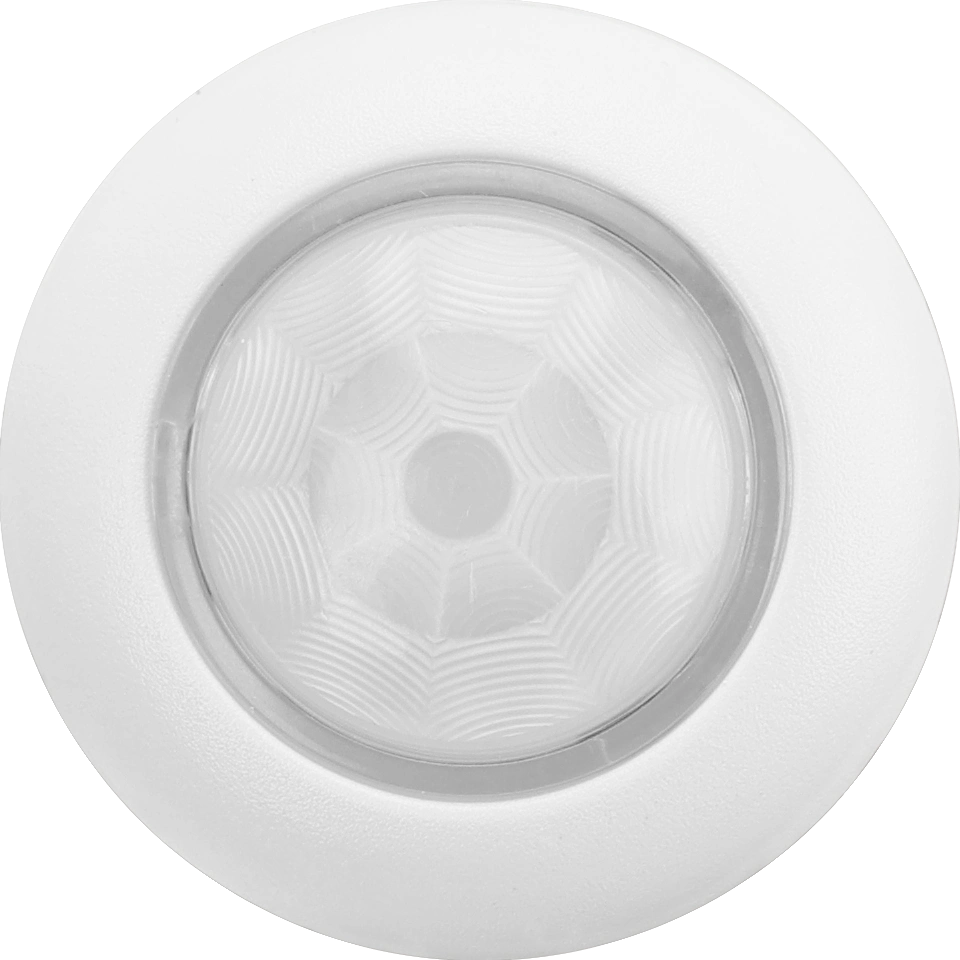

Top view of HIR17 PIR Lowbay Daylight harvest RJ12 connector to control body

HIR17

PIR Lowbay | Tageslichtsteuerung | RJ12-Stecker zur Steuereinheit

FEATURES

Kompakt: Rundes Standard-Plug&Play-Sensordesign
Tri-Level Dimmen + Tageslichtsteuerung + Farbtemperaturkontrolle
Benutzerfreundlich: Ein-Tasten-Inbetriebnahme mit IR-Fernbedienung

ANWENDUNGEN

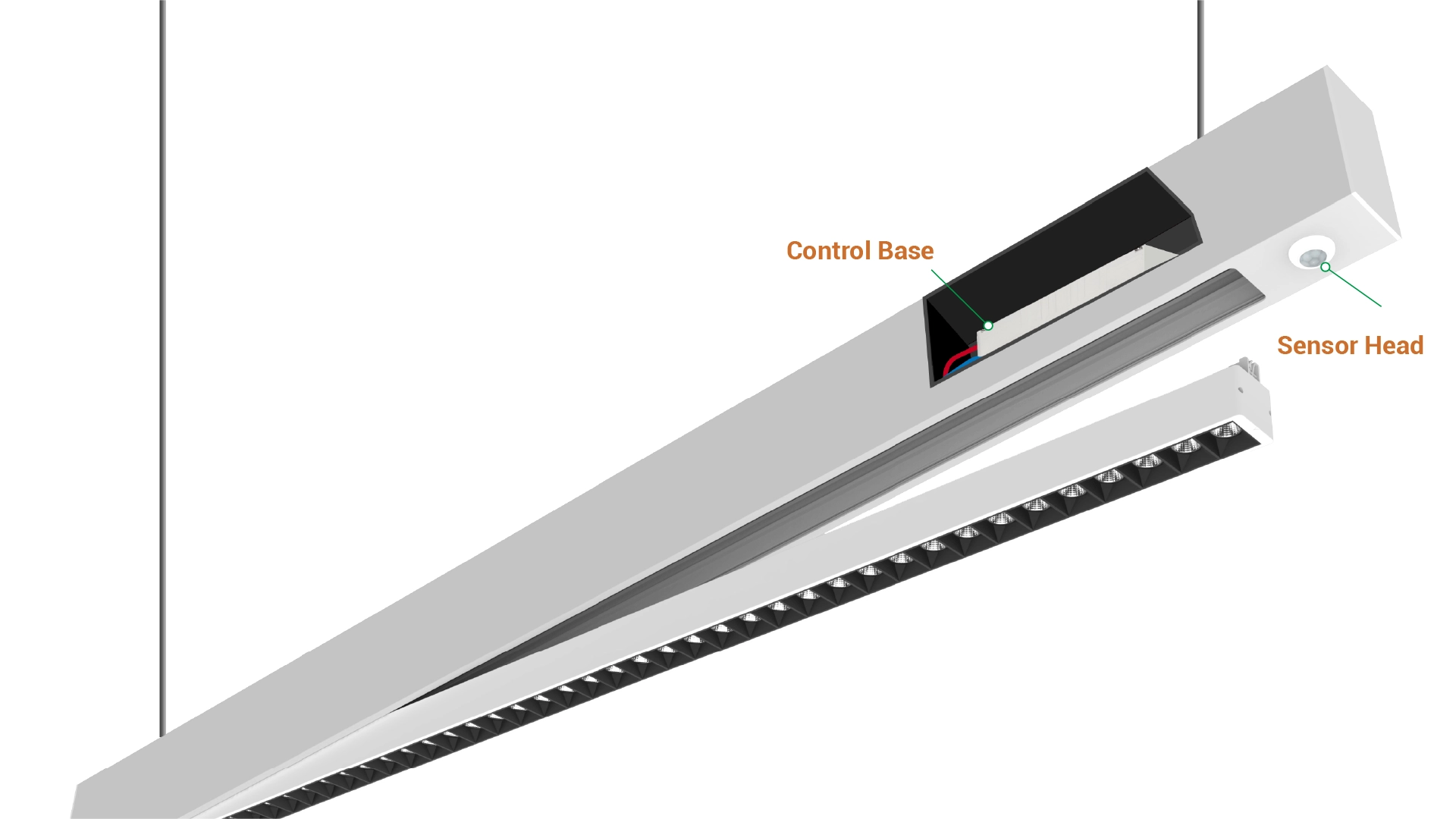

Master-Leuchte mit Sensor
Büros
Klassenzimmer

Datenblatt herunterladen

Produktinformationen "HIR17"

Der HIR17 ist ein kompakter PIR-Lowbay-Sensorkopf, der für die Verwendung mit den linearen Steuereinheiten wie HCD038/P, HCD038 und ausgewählten Treibern mit einer RJ12-Anschluss-Verbindung entwickelt wurde. Er unterstützt Tri-Level Dimmen und Tageslichtsteuerung für ein effizientes Lichtmanagement. Mit einem Erfassungsradius von 12 m bei 3 m Montagehöhe und IR-Fernbedienungs Programmierung bietet der HIR17 vielseitige Plug & Play-Integrationsmöglichkeiten für moderne Leuchten. Er arbeitet mit 5V DC.

Anschlusstyp:	RJ12
Ausgangsspannung:	5VDC
Betriebsspannung:	5 VDC
Detektionsverfahren:	Passiv-Infrarot (PIR)
Dimm-Steuersignal:	DALI/DALI-2
Eigenschaften:	D4i, Korridorfunktion, Tageslichtsteuerung
Einbauöffnung:	22.2300 mm
Einschwingzeit:	20 s
Erfassungsbereich (DxH):	12x3
Erfassungswinkel:	360°
Human Centric Lightning (HCL):	Nein
IP-Schutzart:	IP20
Inbetriebnahme-Methoden:	IR Fernbedienung
Installationstyp:	Einbau, Plug & Play Sensoren
Korridorfunktion:	Ja
Lagertemperatur:	70 °C
Max. Luftfeuchtigkeit:	90 %
Maximale Montagehöhe:	3.0000 m
Min. Lagertemperatur:	-40 °C
Min. Luftfeuchtigkeit:	10 %
Montagehöhe:	Low-bay
Produktbreite:	26.0000 mm
Produktgewicht:	16.0000 g
Produkthöhe:	31.8000 mm
Produktlänge:	31.8000 mm
Spannungsart:	DC
Tageslichtsensor-Option:	Photodiode/Fotowiderstand
Tageslichtsteuerung:	Ja
Taster Eingänge:	1
Umgebungstemperatur max.:	50 °C
Umgebungstemperatur min.:	-20 °C
Zhaga:	Nein
