01 MESSEN
Präzise Luxmessung
Erfasst Veränderungen des verfügbaren Umgebungs-Tageslichts und schafft die Grundlage für intelligentere Beleuchtungsentscheidungen.
Photocell Advance™ · Integrierte Tageslichtintelligenz
Tageslicht präzise erfassen.
Licht intelligent steuern.
Messen Sie das Tageslicht, nicht das Eigenlicht der Leuchte. Photocell Advance™ integriert den Sensor verdeckt – für zuverlässige Steuerung und ein klareres Leuchtendesign.
TAGESLICHT · GEZIELT GEMESSEN
Warum fortschrittliche Lichterfassung?
Der Sensor sitzt im Inneren. Sein Blick auf das Tageslicht bleibt klar.
Ein in der Leuchte installierter Sensor kann durch das Eigenlicht der Leuchte beeinflusst werden. Photocell Advance™ wurde entwickelt und kalibriert, um diesen Einfluss zu minimieren. So basiert die Regelentscheidung auf dem wechselnden Umgebungslicht statt auf einem irreführenden kombinierten Messwert.
Umgebungs-Tageslicht
Wechselndes Tageslicht, das in den Raum fällt
→Wechselndes Tageslicht, das in den Raum fällt
Nutzbares Steuersignal
Die Beleuchtung reagiert auf die tatsächlichen Tageslichtbedingungen
Die Beleuchtung reagiert auf die tatsächlichen Tageslichtbedingungen
Nur schematische Darstellung. Die Leistung hängt von Leuchtenaufbau, Diffusormaterial, Sensorposition und Produktkalibrierung ab. Beachten Sie stets das aktuelle Produktdatenblatt.
In die Leuchte integriert
Tageslichterfassung nicht anbauen, sondern integrieren.
Die Veränderung ist mehr als nur optisch. Eine kompatible, in die Leuchte integrierte Lichterfassung kann das äußere Design vereinfachen und zugleich die für das Projekt erforderliche Tageslichtsteuerung sichern.
HERKÖMMLICHER ANSATZ
→INTEGRIERT PLANEN
PHOTOCELL ADVANCE™
01Leuchtenoberfläche
Sichtbare Öffnung oder externes Gehäuse→klarere, verdeckte Integration
02Produktionsprozess
Zusätzliche Bohr- und Abdichtungsschritte→weniger externe Integrationsschritte
03Umwelteinflüsse
Außenliegender, exponierter Messpunkt→Sensor in einer kompatiblen Leuchte positioniert
04Architektonische Gestaltung
Ein zusätzliches Bauteil in der Sichtlinie→Tageslichtsteuerung im Leuchtendesign integriert
4 Kernfunktionen
Vier Wege, Tageslichtinformationen für eine bessere Lichtsteuerung zu nutzen.
Photocell Advance™ ist kein einzelnes festes Programm. Es liefert zuverlässige Tageslichtinformationen, die kompatible Hytronik-Produkte für Messung, automatisches Schalten, Tageslichtpriorität oder kontinuierliche Lichtniveau-Regelung nutzen können.
02 SCHALTEN
Automatische Dämmerungssteuerung
Schaltet die Beleuchtung bei abnehmendem Tageslicht ein und wieder aus, sobald ausreichend natürliches Licht vorhanden ist.
03 PRIORISIEREN
Schalten mit Tageslichtpriorität
Hält die Beleuchtung ausgeschaltet, wenn der Raum bereits hell genug ist – selbst wenn Anwesenheit erkannt wird.
04 AUSGLEICHEN
Proaktive Tageslichtregelung
Passt die künstliche Lichtleistung kontinuierlich an wechselndes Tageslicht an, um das gewünschte Beleuchtungsniveau zu halten.
Mehrwert über den Sensor hinaus
Eine Funktion. Klare Vorteile im gesamten Projekt.
Der Nutzen zeigt sich je nach Entscheidungsträger unterschiedlich. Photocell Advance™ verbindet Produktdesign, Inbetriebnahme, Energieeffizienz und visuellen Komfort in einer leicht verständlichen Steuerungsfunktion.
Klarere Integration
Bewahren Sie die Ästhetik der Leuchte und reduzieren Sie die Abhängigkeit von einer offen montierten Fotozelle.
Ein klareres Steuerungskonzept
Definieren Sie, wie die Beleuchtung in unterschiedlichen Räumen und zu verschiedenen Zeiten auf verfügbares Tageslicht reagieren soll.
Flexible Inbetriebnahme
Wählen Sie die erforderlichen Schwellenwerte und das gewünschte Verhalten mit der vom Produkt unterstützten Einstellmethode.
Komfort ohne Eingriff
Die Beleuchtung passt sich unauffällig an wechselndes Tageslicht an, ohne dass wiederholte manuelle Anpassungen nötig sind.
Anwendungsbeispiele und typische Einstellungen
Erleben Sie die Steuerungslogik im realen Tagesverlauf.
Einstellungen werden verständlich, wenn Kunden das Ergebnis sehen können. Diese beiden Beispiele verbinden ausgewählte Funktionen und typische Parameter mit dem tatsächlichen Erlebnis der Nutzer. Die endgültigen Werte müssen immer projektspezifisch in Betrieb genommen werden.
ANWENDUNG 01 · KORRIDOR
Sicher bei Dunkelheit. Zurückhaltend bei Leerstand.
Bei Sonnenuntergang gibt die Fotozelle die Korridorbeleuchtung frei. Die Tageslichtpriorität verhindert unnötigen Betrieb, solange der Bereich noch hell genug ist. Bei Dunkelheit erhöht eine Bewegung das Lichtniveau für vorbeigehende Personen; anschließend kehrt die Beleuchtung in den Bereitschaftsbetrieb zurück.
Dämmerungs-FotozelleTageslichtpriorität vor BewegungNachlaufzeit · 10 Min.Bereitschaft · 10 %
Tageslicht ist ausreichendDie Beleuchtung bleibt auch bei Bewegung ausgeschaltet.
Dämmerungsschwelle erreichtDas System wird für die bewegungsabhängige Steuerung freigegeben.
Person erkanntDie Beleuchtung steigt für einen sicheren Durchgang auf das Anwesenheitsniveau.
Korridor wieder freiNach der Nachlaufzeit kehrt die Beleuchtung auf das gewählte Bereitschaftsniveau zurück.
ANWENDUNG 02 · BÜRO
Zuerst Tageslicht nutzen. Nur fehlendes Licht ergänzen.
Die Tageslichtregelung gleicht die künstliche Lichtleistung kontinuierlich mit dem durch die Fenster einfallenden Licht ab. Die Anwesenheitssteuerung arbeitet im Hintergrund und verhindert, dass ein leeres Büro allein wegen einer Veränderung des gemessenen Tageslichtniveaus beleuchtet wird.
Proaktive TageslichtregelungTageslichtpriorität vor BewegungSollwert · 300 Lux*Nachlaufzeit · 30 Min.
Büro nicht belegtKeine Anwesenheit: Die Beleuchtung bleibt ausgeschaltet.
AnkunftDie Beleuchtung schaltet sich ein, um den Sollwert zu erreichen.
Starkes TageslichtDie künstliche Lichtleistung sinkt mit zunehmendem Tageslicht.
Tageslicht nimmt abDie künstliche Lichtleistung steigt schrittweise, um den Komfort zu erhalten.
Büro wieder leerDie Anwesenheitslogik schaltet die Beleuchtung nach der Verzögerung aus.
*Die Einstellungen dienen nur zur Veranschaulichung und sind keine allgemeingültigen Empfehlungen. Schwellenwerte, Lux-Sollwerte, Nachlaufzeiten und Bereitschaftsverhalten hängen von Anwendung, Produkt und Inbetriebnahmeanforderungen ab.
Geeignete Einsatzbereiche
Unterschiedliche Räume. Unterschiedliche Gründe für intelligente Tageslichtnutzung.
Photocell Advance™ bietet den größten Mehrwert, wenn ein Projekt sowohl ein durchdachtes Leuchtendesign als auch eine klare Reaktion auf wechselndes Tageslicht erfordert.
Klare Sichtlinien bewahren
Geeignet für minimalistische, lineare und designorientierte Leuchten, bei denen eine sichtbare Fotozelle das Erscheinungsbild beeinträchtigen würde.
Dämmerung und Tagesanbruch folgen
Unterstützt den automatischen Betrieb für Fassaden, Wege, Eingänge, öffentliche Bereiche und umliegende Außenflächen.
Verfügbares Tageslicht nutzen
Reduziert unnötiges Kunstlicht in Büros, Klassenräumen und anderen Bereichen mit Fenstern oder Oberlichtern.
Tageslicht und Anwesenheit kombinieren
Koordiniert Tageslichtpriorität, Bewegungserkennung, Nachlaufzeit und Bereitschaftsverhalten in Korridoren und Verkehrsflächen.
Was macht das Ergebnis zuverlässig?
Gute Tageslichtsteuerung beginnt bei der Leuchte, setzt sich in der Kalibrierung fort und endet mit der Inbetriebnahme.
Auf die Leuchte abgestimmt
Sensorposition, Diffusormaterial und Leuchtenaufbau beeinflussen, wie das Umgebungslicht das Sensorsystem erreicht.
Auf das Steuerungsverhalten abgestimmt
Wählen Sie ein kompatibles Produkt danach aus, ob das Projekt Schalten, Tageslichtpriorität, Tageslichtregelung oder eine kombinierte Anwesenheitssteuerung benötigt.
Für den realen Raum eingestellt
Schwellenwerte, Lux-Sollwerte, Nachlaufzeiten und Bereitschaftsniveaus sollten unter realen Installations- und Tageslichtbedingungen überprüft werden.
Kompatible Produkte
Photocell Advance™ in der Praxis.
SAM20
HF-Low-Bay-Sensorkopf mit Tageslichtregelung und Photocell Advance™-Kompatibilität.
Produkt ansehen
SAM11/I
HF-Low-Bay-Sensor mit Photocell Advance™ und RJ12-Anschluss an die Steuereinheit.
Produkt ansehen

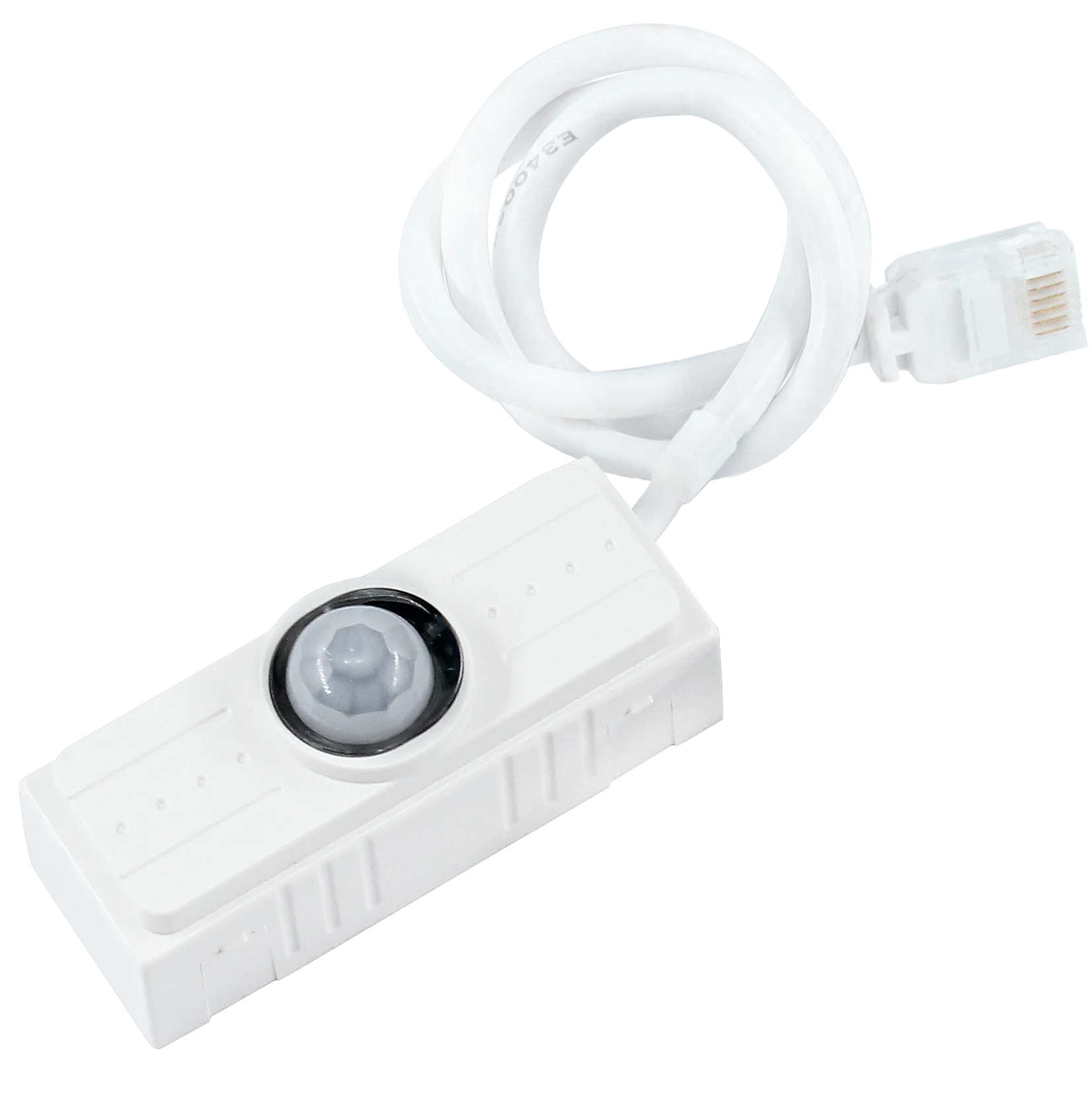

HIR03
PIR-Low-Bay-Sensor mit Photocell Advance™ und RJ12-Anschluss an die Steuereinheit.
Produkt ansehen
DS06
Dedizierter Tageslichtsensor für Tageslichtregelung und EIN/AUS-Steuerung.
Produkt ansehenMöchten Sie Tageslicht steuern, ohne das Leuchtendesign zu beeinträchtigen?
Sprechen Sie mit einem Hytronik-Spezialisten über Leuchtenaufbau, Sensorposition, Steuerungsverhalten und die für Ihr Projekt erforderliche Inbetriebnahmemethode.
