SAM20
HF Lowbay | Tageslichtsteuerung | RJ12-Anschluss an die Steuereinheit
FEATURES
- Kompakt: Für die unauffällige Integration in Leuchten
- Innovativ: Robuste HF-Antenne zur Minimierung von Funkstörungen
- Praktisch: Drahtlose Konfiguration über Bluetooth-Steuereinheit
ANWENDUNGEN
- Leuchtenintegration | Aufbau-Montage
- Büros
- Klassenzimmer
Produktinformationen "SAM20"

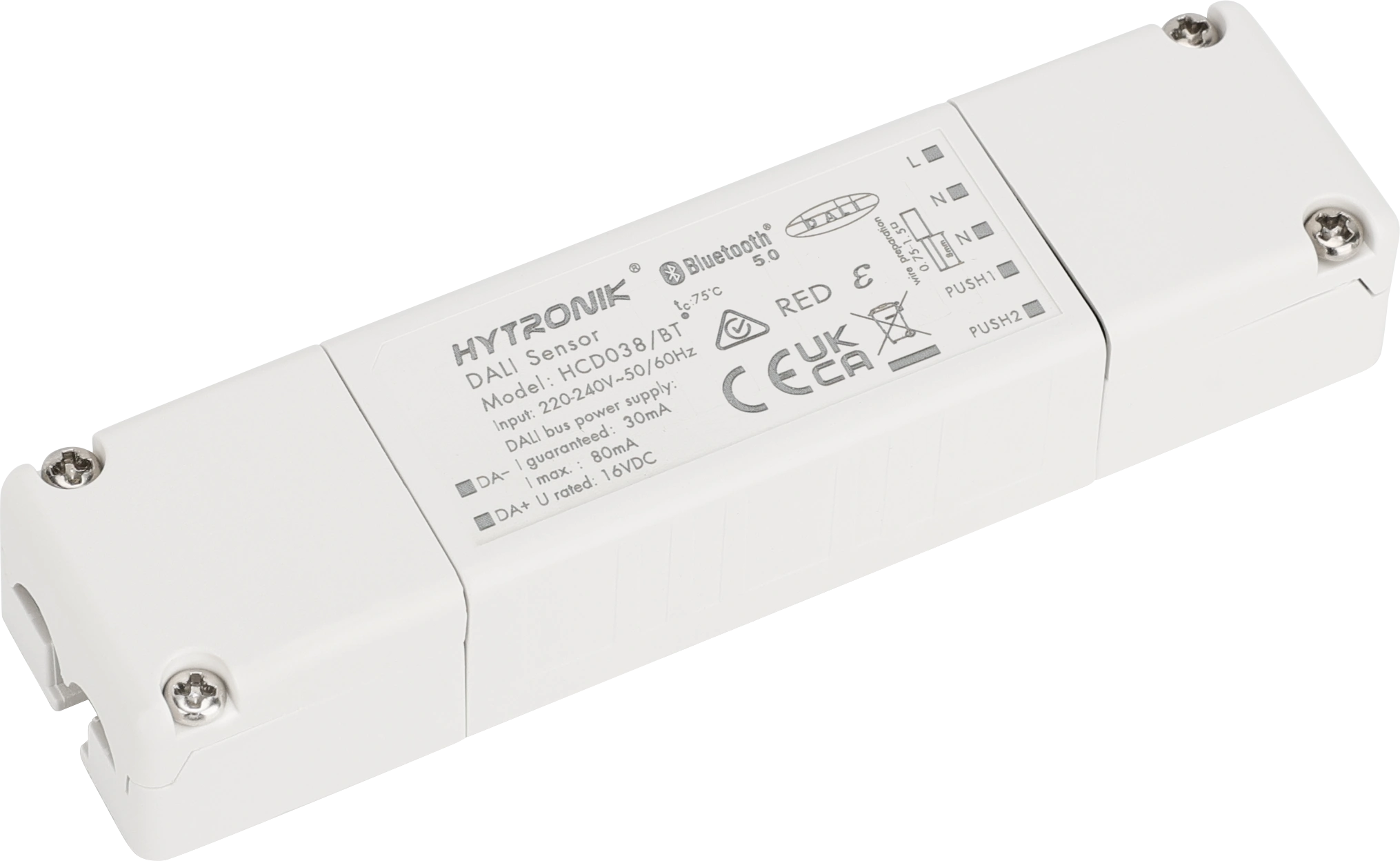

SAM20 ist ein HF-Sensorkopf mit Unterstützung für Photocell Advance. In Verbindung mit einer DALI-Steuereinheit wie HCD038/BT ermöglicht er Tri-Level-Dimmung, Tageslichtregelung sowie Human Centric Lighting (zirkadianer Rhythmus). Mit DT8-Treibern wird zusätzlich die Steuerung von Tunable White unterstützt. Die robuste HF-Antenne minimiert Funkstörungen, während verschiedene Plug-and-Play-Optionen eine flexible Integration in moderne Leuchten ermöglichen.
| Anschlusstyp: | RJ12 |
|---|---|
| Betriebsspannung: | 5 VDC |
| Detektionsbereich (Durchmesser): | 12x3 |
| Detektionsverfahren: | Mikrowellensensor (MW) |
| Detektionswinkel: | 30° - 150° |
| Eigenschaften: | Einstellbare Weißlichtsteuerung, Korridorfunktion, Tageslichtsteuerung |
| Einbauöffnung: | 2.5000 mm |
| Einschwingzeit: | 20 s |
| HF Betriebsfrequenz (Ghz): | 5.8Ghz+/-75MHz |
| Human Centric Lightning (HCL): | Ja |
| IP-Schutzart: | IP20 |
| Installationstyp: | Einbau, Plug & Play Sensoren |
| Korridorfunktion: | Ja |
| Maximale Montagehöhe: | 3.0000 m |
| Montagehöhe: | Low-bay |
| Produktbreite: | 25.2000 mm |
| Produktgewicht: | 20.0000 g |
| Produkthöhe: | 15.5000 mm |
| Produktlänge: | 40.4000 mm |
| Spannungsart: | DC |
| Tageslichtsensor-Option: | Fortgeschrittene Fotowiderstand |
| Tageslichtsteuerung: | Ja |
| Umgebungstemperatur max.: | 55 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: sam20.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-sam20.pdf
Anmelden

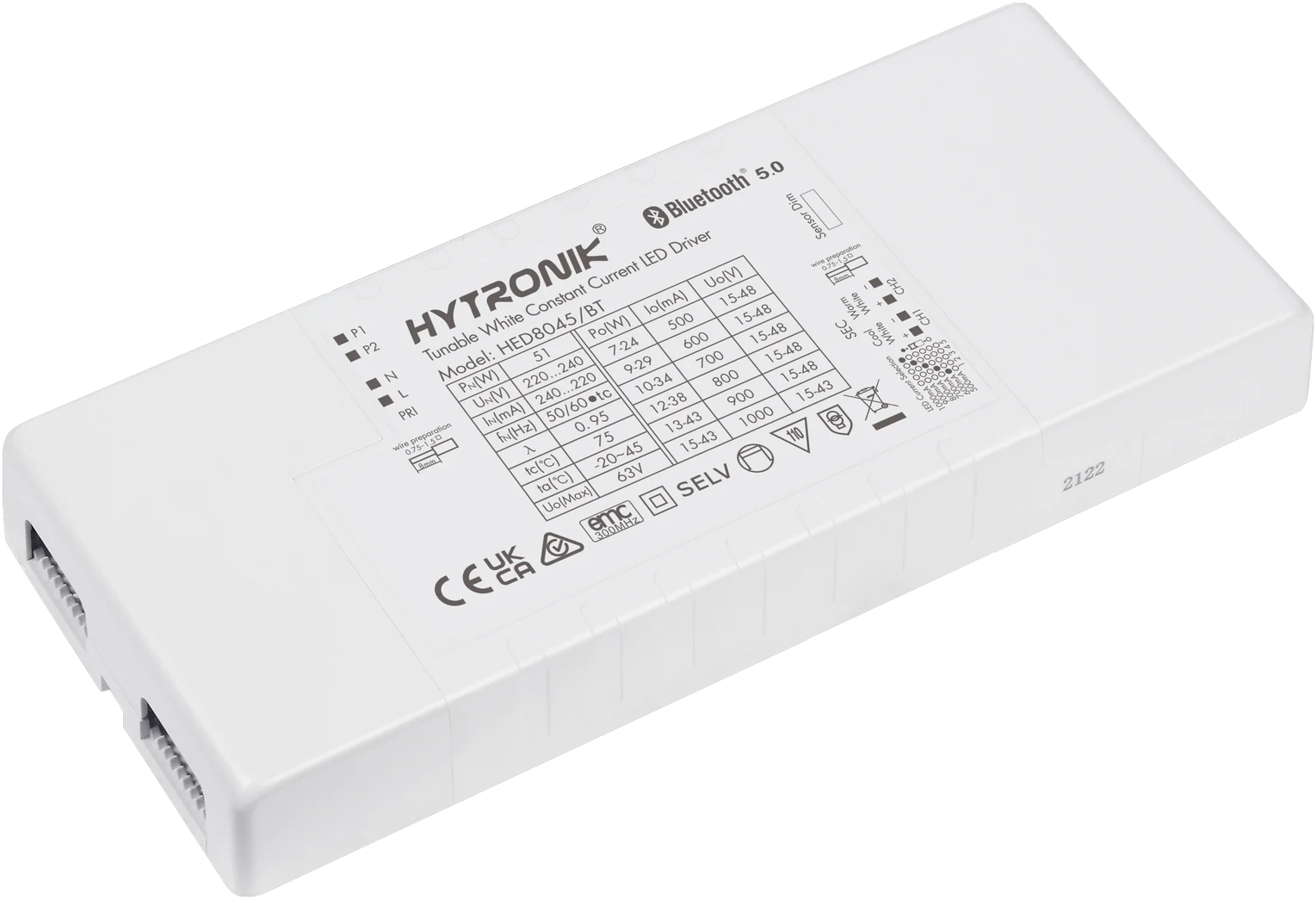

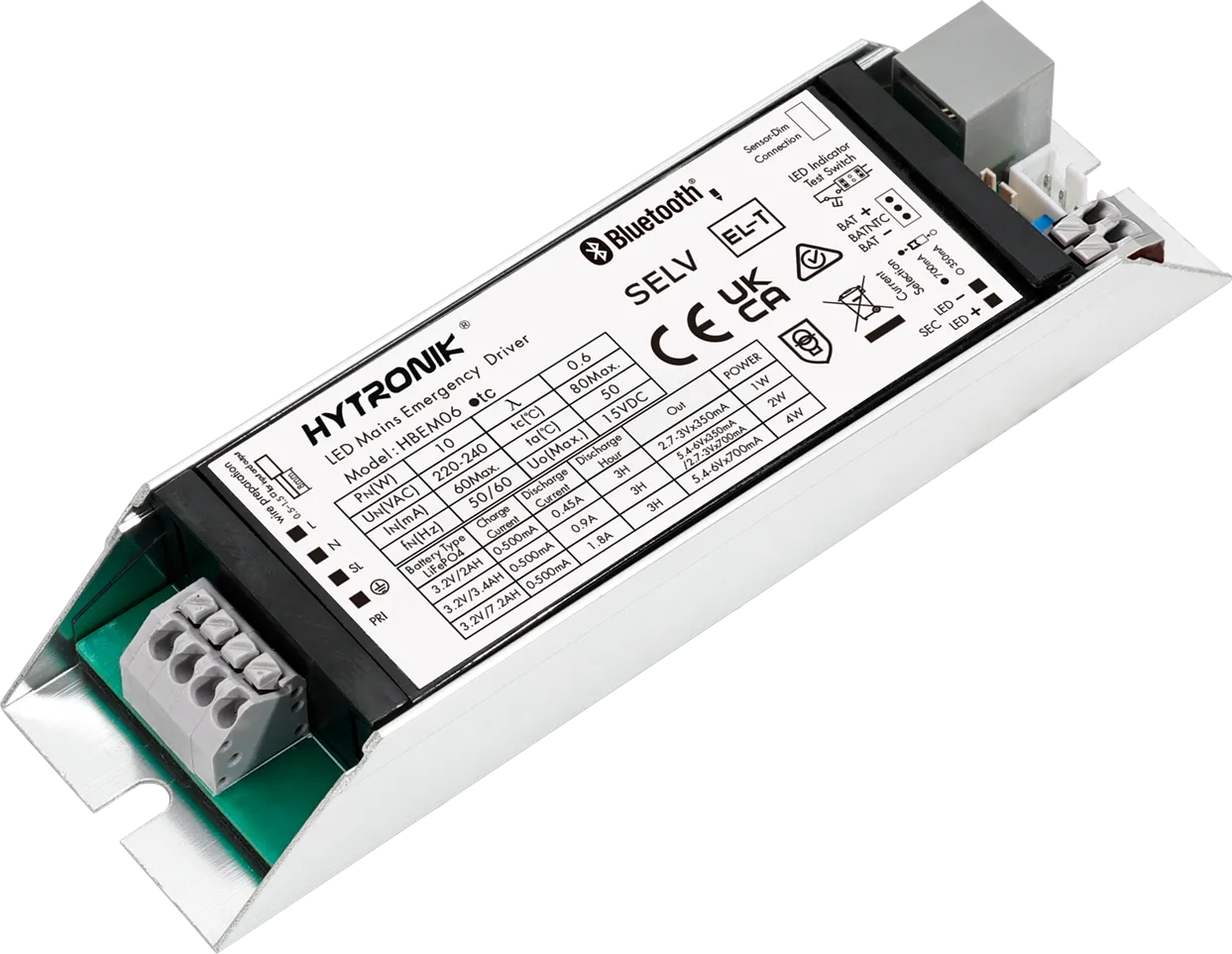

Kompatible Produkte für volle Funktion
