Control inalámbrico en campo de fútbol con Hytronik y Koolmesh

En Almodôvar, Portugal, no hacía falta solo luz. Hacía falta orquestarla.

Pero había un obstáculo: no se podía tirar ni un solo cable entre torres.

Nada de obras. Nada de zanjas. Solo tecnología bien pensada.

LTX puso las nuevas luces LED.

MCS puso la inteligencia, el diseño de control.

Hytronik puso el músculo inalámbrico.

Y así, siete torres de iluminación actúan hoy como un sistema nervioso. Sin tocar un cable.

¿Magia? No. Es Koolmesh.

Una red Bluetooth robusta, distribuida, que conecta sensores, paneles y relés con precisión quirúrgica.

¿La distancia? Hasta 150 metros sin despeinarse.

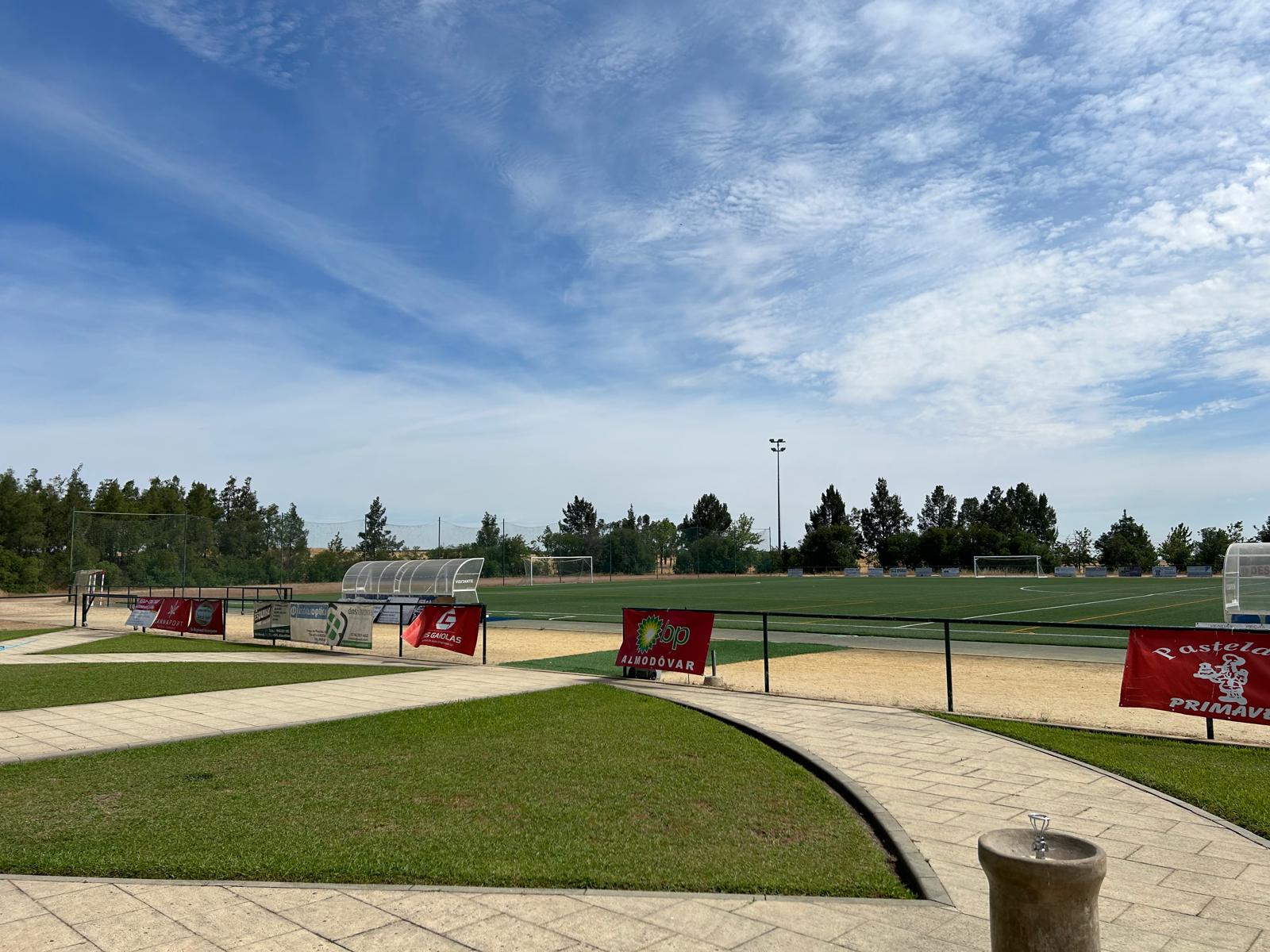

Sistema de controlo de iluminação do campo de futebol do Complexo Desportivo de Almodôvar

EL RETO

Sustituir las luminarias antiguas por lumianrias LED (obra de LTX).
Controlar 7 torres sin tirar un solo metro de cable de control.
Gestionar escenas según el tipo de evento.
Desconectar totalmente los drivers al apagar, por exigencia del fabricante.
Y todo con una instalación simple, fiable y escalable.

LA SOLUCIÓN

6 antenas HBTD15, DALI, Zhaga Book 18, que actúan como controladores de iluminación en cada torre. Una por torre.

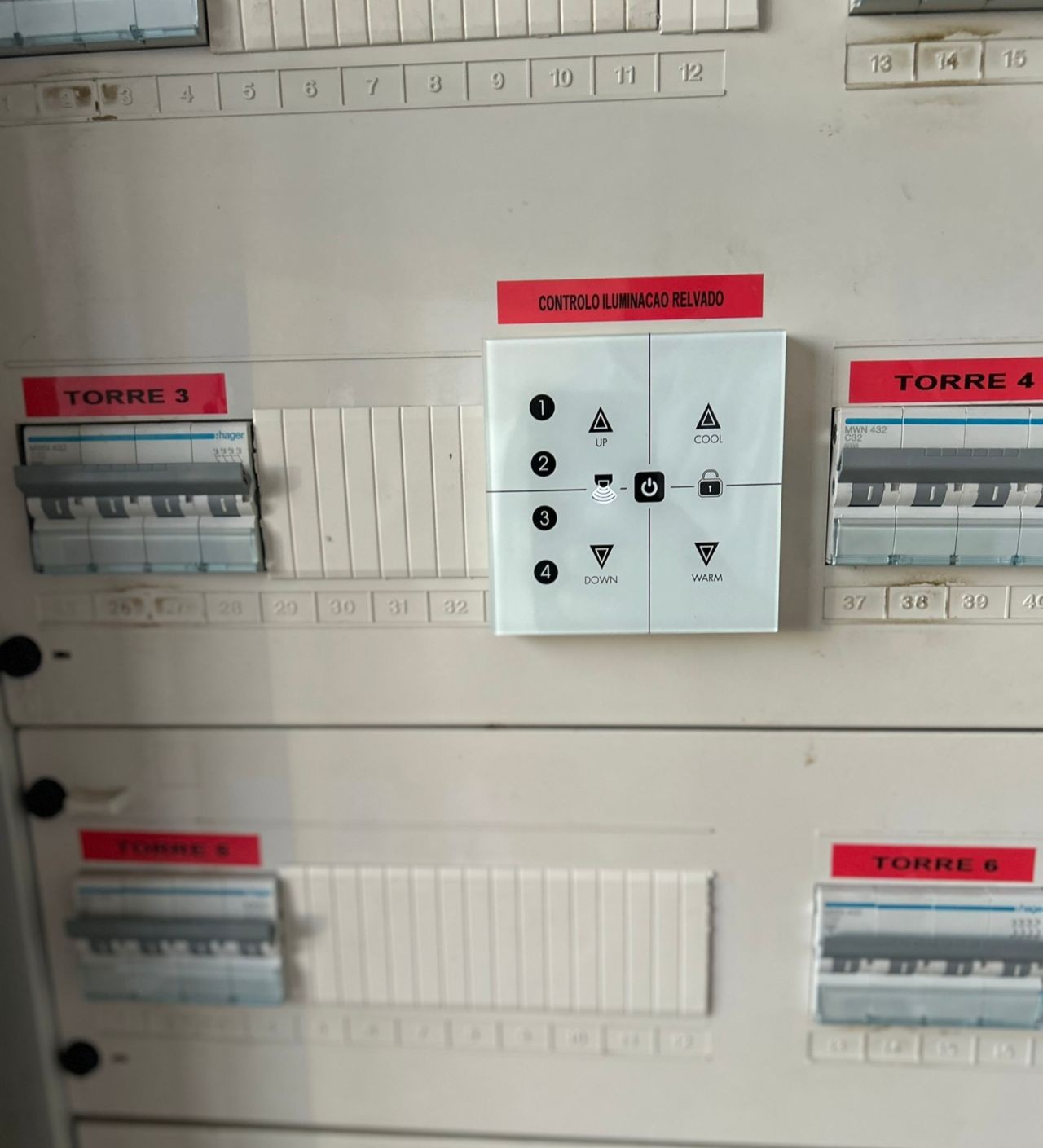

1 panel táctil HBP02 con 4 escenas preconfiguradas, para poder regular al toque:

Partido oficial (100 %)

Partido regular (70 %)

Entreno (50 %)

Mantenimiento (30 %)

Una antena adicional HBTD15 que actúa como repetidor para cubrir 150 m de punta a punta. Está en una pared exterior y garantiza la buena comunicación entre el panel HBP02 y el resto de la instalación, ampliando la distancia de comunicación entre el panel y las torres.

Debido a la potencia de las luminarias, el fabricante de iluminación solicita cortar el suministro eléctrico a los drivers. Por este motivo, se ha incluido un relé HBTD8200VFC en cada torre.

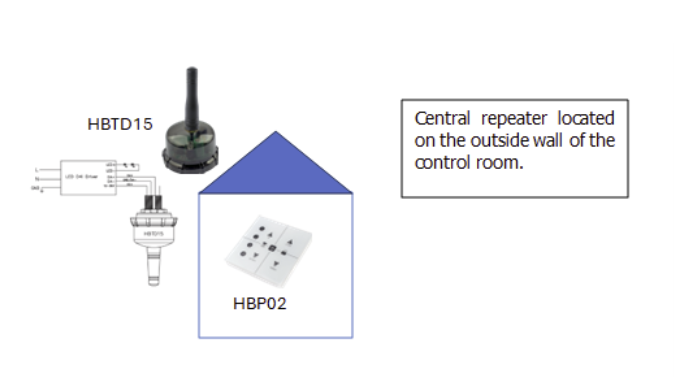

Dispositivos de control Hytronik_solución proyecto campo de fútbol Almodovar, Portugal

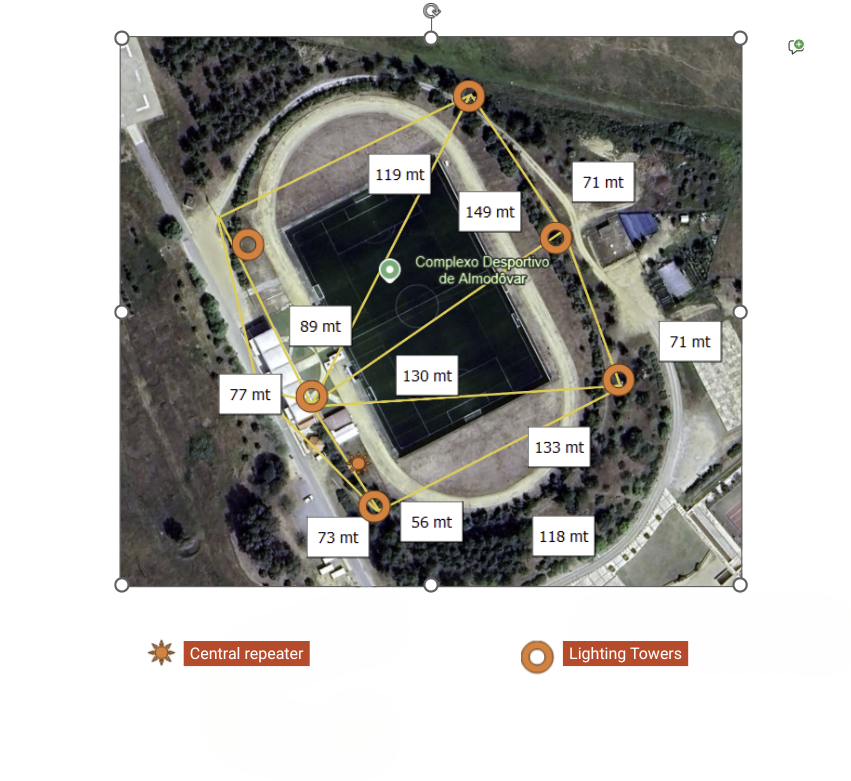

Proyecto de control de iluminación para campo de fútbol — Proyecto de control de iluminaición para campo de fútbol

LOS RESULTADOS

• Control inalámbrico total via Bluetooth en un entorno deportivo, sin canalizaciones.

• Comunicación estable hasta 150 metros entre sensores y panel. Comprobado.

• Control inteligente, por torre, por zona o global.

• Escenas adaptadas a cada tipo de evento, desde entrenamiento hasta partido oficial. Programables en segundos. Cambio instantáneo desde el panel.

• Ahorro energético superior al 50 % (según datos de LTX).

• Sistema listo para escalar: se pueden integrar nuevas funciones como daylight harvesting o control remoto con Gateway.

Miguel José Gamboa Soares. General Manager and Founder MCS

Productos Hytronik Integrados en el Campo de Fútbol Almodôvar

HBTD15 Bluetooth DALI Dimmer | Zhaga Book 18 | Control inalámbrico de iluminación

Side view of HBP02 Bluetooth Touch Panel Real-time keeper 4 scenes

HBP02 Panel táctil Bluetooth | Guarda el horario real | 4 escenas

Side view of HBTD8200VFC/F Bluetooth Switch Voltage-free Contact Screw Mounting

HBTD8200VFC/F Interruptor Bluetooth | Contacto sin tensión | Montaje con tornillos
