Conserve su plataforma actual
Utilice interfaces estándar admitidas para incorporar los datos de Koolmesh al BMS que ya utiliza el edificio.
Integración abierta de edificios
Integración abierta adaptada a su proyecto.
Conecte la iluminación Koolmesh y los dispositivos de campo compatibles a los sistemas del edificio que elija. Utilice un BMS existente, opte por la supervisión de Koolmesh BMS basada en FIN o combine las vías de integración admitidas a medida que crezca el proyecto.
Integración abierta para su edificio
La iluminación, los sensores, la climatización y las plataformas de gestión pueden utilizar redes diferentes. Al añadir un sistema, la información puede quedar repartida en distintos lugares, mientras que el nuevo cableado puede complicar una modernización.
Koolmesh mantiene abierta la conexión. Integre la iluminación y los dispositivos de campo compatibles en un BMS existente admitido, elija la supervisión de Koolmesh BMS basada en FIN o combine las vías de integración según su proyecto.
Combine dispositivos compatibles
Conecte dispositivos de campo admitidos de Koolmesh y de terceros mediante una vía de integración acordada.
Elija ahora, amplíe después
Comience con una vía de integración o combine varias. Elija FIN cuando necesite sus funciones de supervisión y gestión local.
Elija las conexiones que necesita su proyecto
Utilice una vía de integración o combine las admitidas. FIN se elige cuando se necesitan sus funciones de integración, supervisión y gestión local.
Iluminación Bluetooth
Datos de iluminación y sensores Koolmesh
Dispositivos LoRaWAN
Dispositivos admitidos de Koolmesh y de terceros
Pasarela Bluetooth
BACnet · Modbus · MQTT
Pasarela LoRaWAN
Datos de campo para la integración con el BMS
Elija su plataforma de gestión
Su BMS / PLC existente
Incorpore nuevos datos a la plataforma ya instalada.
Koolmesh BMS basado en FIN
Opte por una supervisión coordinada y una gestión local.
Sistemas BACnet, Modbus o M-Bus compatibles
Integración directa basada en FIN
Utilice una vía de integración
Elija la integración Bluetooth, la integración LoRaWAN o la vía basada en FIN según las necesidades actuales del proyecto.
Combine vías de integración
Integre distintas redes de dispositivos en una plataforma de gestión común admitida. Incluya FIN cuando se requieran sus funciones.
Amplíe por etapas
Comience con la conexión que necesita ahora y amplíe después los dispositivos compatibles y las vías de integración a medida que avance el proyecto.
01 Integre la iluminación Koolmesh en su BMS existente
Acceda a los datos de iluminación mediante una pasarela de Bluetooth a BMS.
Datos de control de iluminación y sensores
Ocupación
Luz natural
Energía
Estado del dispositivo
Control
→
Salida multiprotocolo
.webp?ts=1787714911)
.webp?ts=1787714915)
.webp?ts=1787714917)
→
BMS
HMI
PLC
Conserve la plataforma que ya utiliza su equipo
Incorpore información de iluminación y sensores a un BMS existente admitido mediante interfaces estándar. Utilice la ocupación, la luz natural y el estado de los dispositivos junto con otros datos del edificio para la supervisión, el control y la gestión energética.
Funciones de esta vía de integración
- Interfaces BACnet/IP, Modbus TCP/IP y MQTT.
- Acceso a puntos de datos de iluminación, sensores, zonas y escenas.
- Configuración web local, puesta en servicio mediante la aplicación y actualizaciones OTA.
Utilice esta vía mediante pasarela de forma independiente con un BMS admitido o combínela con otras redes de dispositivos y con la supervisión basada en FIN.
Ejemplo de instalación de la pasarela
El punto de conexión dentro del armario
La pasarela se instala junto a los equipos de control del edificio y conecta la red de iluminación Koolmesh con una plataforma de gestión admitida.
- Instalación compacta en carril DIN.
- Comunicación Bluetooth con los dispositivos de iluminación.
- Conexión Ethernet con la capa BMS admitida.
Las especificaciones detalladas de alimentación y conexión están disponibles en la página del producto HBGW04/R.
02 Conecte dispositivos inalámbricos en todo el edificio
.webp?ts=1787714907){kind=logo}
Integre dispositivos LoRaWAN compatibles en la gestión del edificio con menos cableado nuevo.
⇄
⇄
BMS
BACnet/IP
Nube
Añada dispositivos admitidos donde el cableado sea difícil
Utilice una vía inalámbrica de dispositivos de campo para proyectos de modernización y sensores o equipos de climatización distribuidos. Conecte dispositivos LoRaWAN admitidos de Koolmesh y de terceros e incorpore sus datos y puntos de control disponibles a un BMS o PLC admitido.
Funciones de esta vía de integración
- Servidor de red LoRaWAN integrado.
- Conexión de dispositivos LoRaWAN admitidos de Koolmesh y de terceros.
- Conectividad Ethernet, Wi-Fi y 4G opcional para una instalación flexible.
Utilice la vía LoRaWAN de forma independiente o combínela con la integración de iluminación Bluetooth. Elija la supervisión FIN cuando el proyecto necesite esa capa de gestión.
Amplíe la red de dispositivos inalámbricos según sus necesidades
LoRaWAN ofrece una red de dispositivos de campo de largo alcance y bajo consumo. Comience por las zonas necesarias y planifique otros dispositivos compatibles según la cobertura y las necesidades de integración del edificio.
Amplia cobertura
Bajo consumo
Alta capacidad
Seguridad reforzada

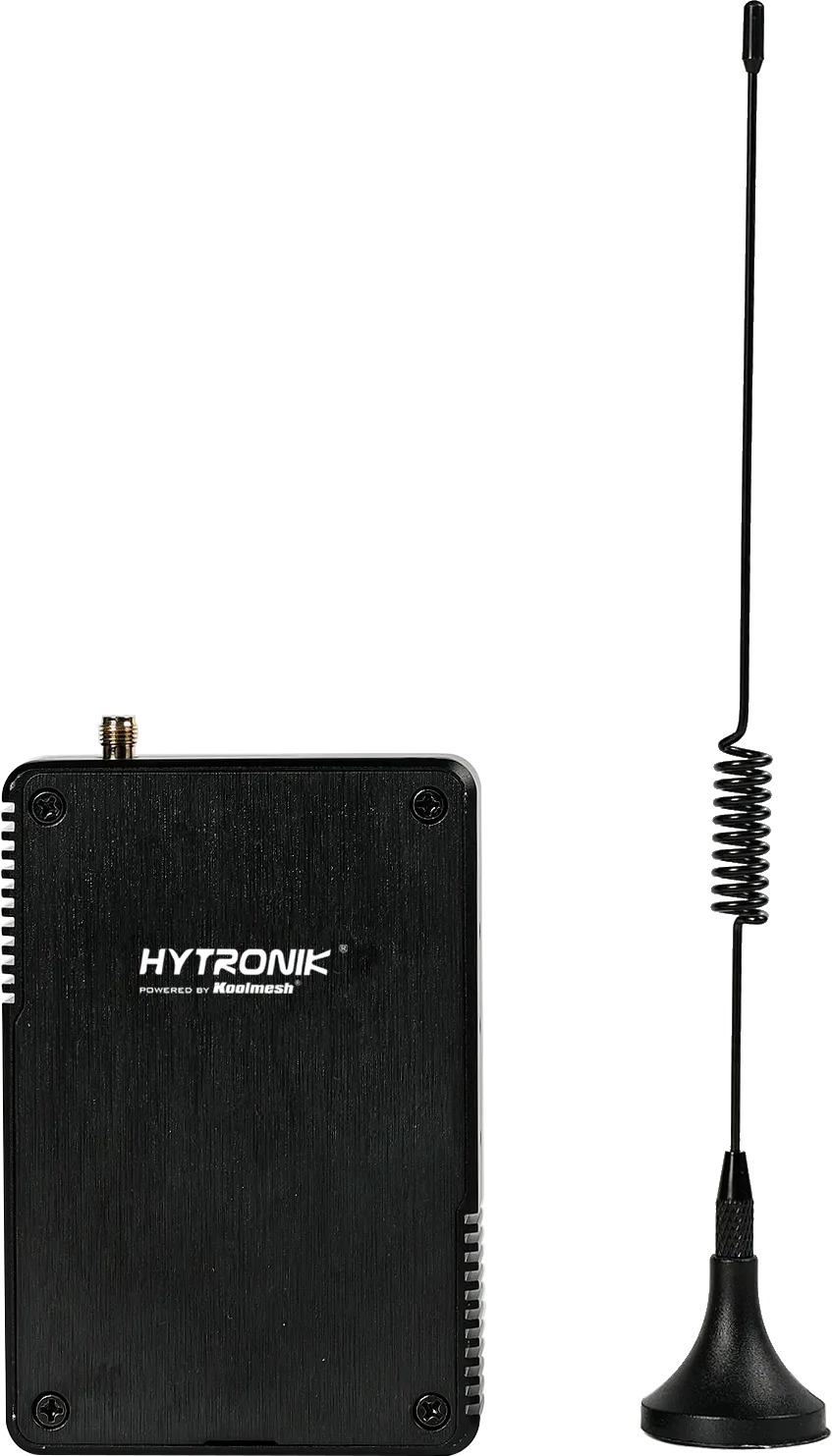

Ejemplos de ubicación de la pasarela
Colocación en una superficie plana
Una opción flexible para zonas abiertas y espacios de servicio.
Instalación con soporte
Adecuado para una instalación protegida y discreta.
03 Gestione los sistemas conectados mediante Koolmesh BMS
Elija la supervisión basada en FIN para una visión coordinada del edificio y un funcionamiento local.
Aproveche la información conectada
Reúna los datos disponibles de iluminación, sensores, climatización y medición en una visión común del edificio. Utilice la plataforma Koolmesh BMS basada en FIN para revisar tendencias, gestionar planes de funcionamiento y seguir las alarmas mediante una interfaz web.
Funciones de esta vía de integración
- Integración multiprotocolo para sistemas del edificio compatibles.
- Gestión local en el edge, ingeniería y operación mediante el navegador.
- Tendencias, horarios de funcionamiento y vistas de alarmas.
Elija directamente la vía FIN para sistemas cableados compatibles o combínela con vías mediante pasarelas Bluetooth y LoRaWAN. Es una opción cuando se necesitan estas funciones de supervisión.
Revise las tendencias del día
Compare los valores a lo largo del tiempo e identifique los periodos que requieren atención.
Planifique los horarios de funcionamiento
Organice los horarios según el uso del edificio y de sus zonas.
Siga las alarmas y los eventos
Vea qué puntos conectados requieren atención y revise sus registros de eventos.
Funciones de integración del controlador
Un controlador edge multiprotocolo
HIC01 ofrece una vía basada en FIN para sistemas BACnet, Modbus, M-Bus y otros sistemas del edificio compatibles y admitidos. Combine los datos de pasarelas admitidas y las conexiones directas con sistemas de campo según el mapeo de puntos acordado y los requisitos de control del proyecto.
Mantenga el control del acceso y del funcionamiento local
Cuando se utiliza la supervisión basada en FIN, trabaje a través de la red local u opte por el acceso remoto mediante FIN Edge2Cloud. Las vías con un BMS existente utilizan las condiciones de acceso y funcionamiento de la plataforma elegida.
Se integra en un armario de control.
.webp?ts=1787714910){kind=logo}
Edge2Cloud
Interfaz completamente web para ingeniería y operación.
¿Qué ocurre si falla la pasarela o la nube?
El control se ejecuta en los dispositivos finales. Una malla Bluetooth distribuye la lógica entre los nodos, por lo que el control local de la iluminación continúa si la pasarela o la nube no están disponibles. Los dispositivos LoRaWAN se comunican mediante su pasarela, por lo que la resiliencia debe abordarse en el diseño del proyecto.
Bluetooth Mesh
La lógica local y el control de escenas siguen funcionando de forma independiente de la supervisión en la nube.
Capa LoRaWAN
La comunicación dependiente de la pasarela se aborda mediante la arquitectura del sistema y la planificación operativa.
Canales cifrados
Comunicación cifrada y puesta en servicio segura de los dispositivos en todas las capas.
Acceso basado en roles
Roles de operador, integrador y administrador con permisos delimitados.
Firmware firmado y OTA
Firmware firmado y actualizaciones inalámbricas controladas.
Segmentación de red
Separación entre las capas de campo, integración y supervisión.
¿Qué vía de integración necesita su proyecto?
Cuéntenos qué sistemas tiene instalados, qué dispositivos quiere conectar y qué nivel de control o supervisión necesita. Nuestro equipo puede ayudarle a identificar una vía de integración adecuada.
