Hybride Lichtsteuerung in Laboren und Büros

Bright Future Energy Group übernahm die Lichtplanung und lieferte die Leuchten für eine neue 2.800 m² große Anlage im The Oxford Science Park, mit einer Aufteilung von 60:40 zwischen Laboren und Auswertebereichen.

Die hochspezialisierte wissenschaftliche Umgebung stellte höchste Anforderungen an Präzision, visuelle Harmonie und funktionale Flexibilität.

Um eine zuverlässige und zugleich besonders flexible Lichtsteuerung zu realisieren – bei gleichzeitig minimaler Installationskomplexität – setzte der Integrationspartner auf eine hybride Steuerungsarchitektur mit Sensoren und Komponenten von Hytronik.

Hybride Lichtsteuerung im Oxford Science Park – Hytronik

Die Herausforderung

• Eine automatisierte Lichtsteuerung in einem hochspezialisierten wissenschaftlichen Umfeld realisieren, ohne die Ästhetik zu beeinträchtigen oder zusätzliche Verkabelung zu erfordern.

• Präzise Beleuchtung für Laborarbeiten sowie visuellen Komfort in den Bürobereichen sicherstellen.

• On/Off-, DALI-2- und Bluetooth-Technologien innerhalb eines Gebäudes integrieren, ohne betriebliche Inkonsistenzen zu verursachen.

• Eine schnelle Inbetriebnahme sowie eine einfache nachträgliche Positionierung der Sensoren ermöglichen.

• Eine saubere und skalierbare Installation im Hinblick auf zukünftige Erweiterungen gewährleisten.

Die Lösung

Bright Future entwickelte eine maßgeschneiderte Steuerungsstrategie für jeden Bereich und nutzte dabei die Flexibilität der Geräte von Hytronik.

1. Laborbereiche – Dimmung und Stabilität: HIR27/R PIR-Sensoren (DALI-2)

Die Laborbereiche erforderten präzise Dimmung, konstante Lichtniveaus und eine zuverlässige automatische Steuerung.

Der selbstversorgte HIR27/R DALI-2 PIR-Sensor ermöglicht:

• Tri-Level-Dimmung zur Sicherstellung eines Mindestlichtniveaus bei Abwesenheit.

• Tageslichtnachführung über integrierten Lichtsensor (Photocell).

• Schnelle IR-Programmierung von Empfindlichkeit, Nachlaufzeit und Lux-Schwellenwerten.

2. Büro- und Auswertebereiche – dezente On/Off-Sensorik: HIR28/R In den Bürobereichen stand ein klarer architektonischer Look im Vordergrund.

Der flach designte HIR28/R PIR-Sensor bietet:

• Dezente, präsenzbasierte Schaltung mit vollautomatischem Betrieb.

• Photocell-Funktion zur Vermeidung unnötiger Schaltungen bei Tageslicht.

• Nahtlose Integration in hochwertige Deckenarchitekturen.

3. Effiziente Verteilung – QCB03/ECO Der Deckenraum war begrenzt und stark ausgelastet. Der QCB03/ECO ermöglicht:

• GST Plug-and-Play-Anschlüsse zur Gruppierung von Leuchten und Sensoren.

• Reduzierte Installationszeit und weniger Verkabelungsaufwand.

• Vorgefertigte Infrastruktur mit Potenzial für zukünftige Erweiterungen ohne bauliche Eingriffe. Premium-Bürobereiche –

4.Bluetooth-Steuerung: HBIR31/R + HBP02

Zwei Bürobereiche erforderten eine erweiterte Nutzererfahrung.

Die Kombination aus HBIR31/R Bluetooth-DALI-Sensor und HBP02-Wandpanel ermöglicht:

• Lokales Mesh-Netzwerk ohne Steuerverkabelung.

• Bis zu 4 frei konfigurierbare Lichtszenen (Meeting, Einzelarbeit, Präsentation, Pause).

• „Sensor-Übernahme“-Modus für nahtlosen Wechsel zwischen Automatik und manueller Steuerung.

• App-basierte Anpassung über Koolmesh oder manuelle Bedienung über das Wandpanel.

Das Ergebnis

• Eine durchgängige hybride Steuerungsarchitektur im gesamten Gebäude (On/Off, DALI-2, Bluetooth).

• Makellose Ästhetik durch flache Sensoren und eine saubere Verkabelung, ermöglicht durch den QCB03/ECO.

• Reibungslose Inbetriebnahme, wobei Herausforderungen im Zusammenhang mit dem HIR27/R-Sensor ohne Auswirkungen auf den Zeitplan gelöst wurden.

• Volle Flexibilität: präzises Dimmen in Laboren sowie dezente oder erweiterte Steuerung in Bürobereichen je nach Nutzungsszenario.

• Skalierbares System, zukunftssicher ohne notwendige Anpassungen der Infrastruktur.

• Geringer Wartungsaufwand durch Präsenz- und tageslichtbasierte Automatisierung, die manuelle Eingriffe reduziert.

Im Oxford Science Park eingesetzte Hytronik-Produkte

Side view of HIR27/R PIR Lowbay DALI-2 with PSU and IR Controller Ceiling mounting

HIR27/R PIR-Low-Bay-Sensor mit erweiterter Erfassung | DALI-2-zertifiziert | Ferninbetriebnahme

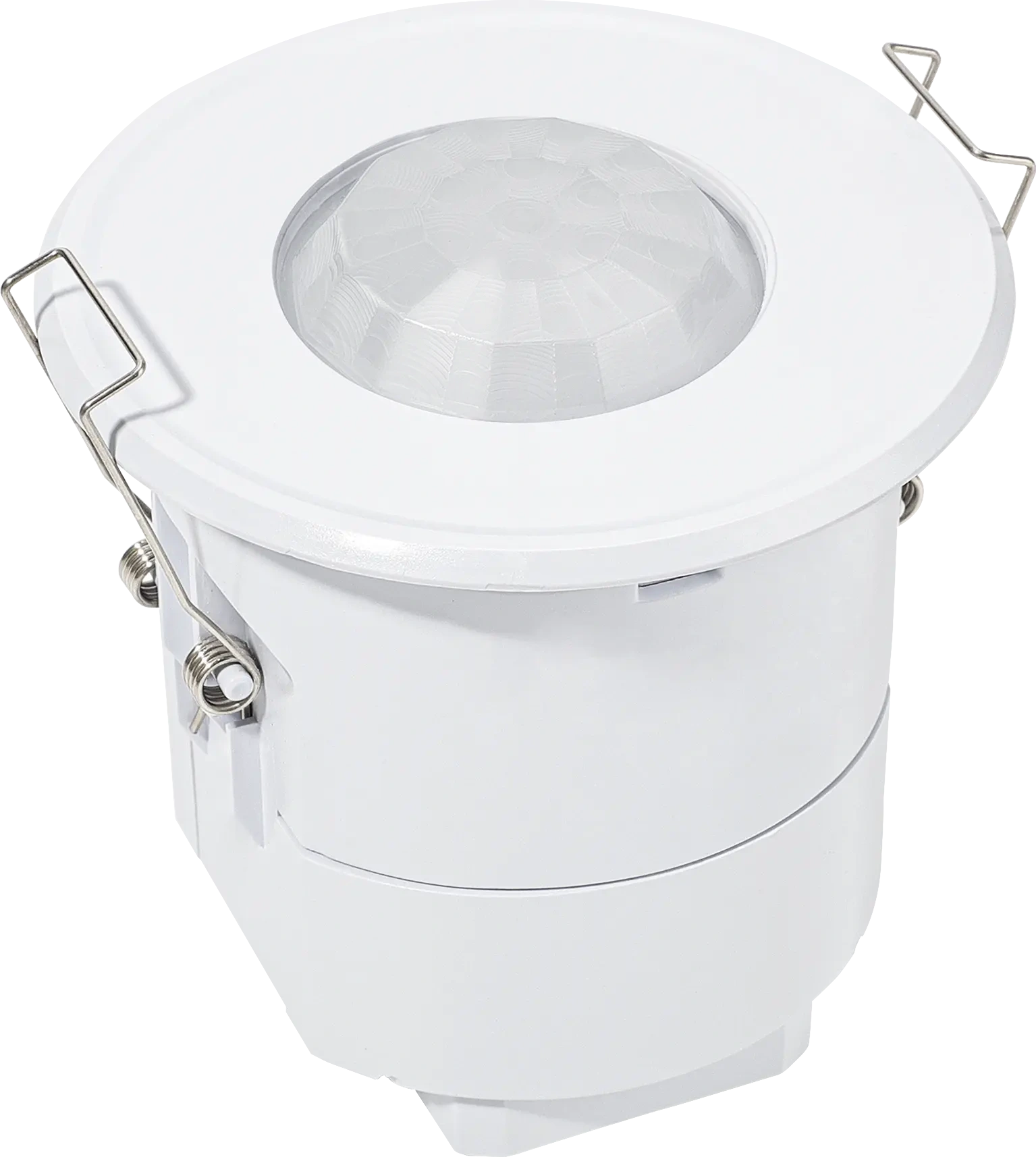

Side view of HIR28/R PIR Lowbay Remote controller ON/OFF Ceiling mounting

HIR28/R PIR-Low-Bay-Sensor mit verstärkter Erfassung | Relais EIN/AUS | Ferninbetriebnahme

QCB03/ECO Quick Connection Box | DALI/0/1-10V | GST Typen 6-polig x 12 lum. + 2 Sensor

Side view of HBIR31/R PIR Lowbay Bluetooth DALI with PSU Ceiling mounting

HBIR31/R Bluetooth DALI PIR Lowbay | Integrierte 80-mA-DALI-Stromversorgung | Deckenmontage

Side view of HBP02 Bluetooth Touch Panel Real-time keeper 4 scenes

HBP02 Bluetooth Touch Panel | Echtzeit-Keeper | 4 Szenen
