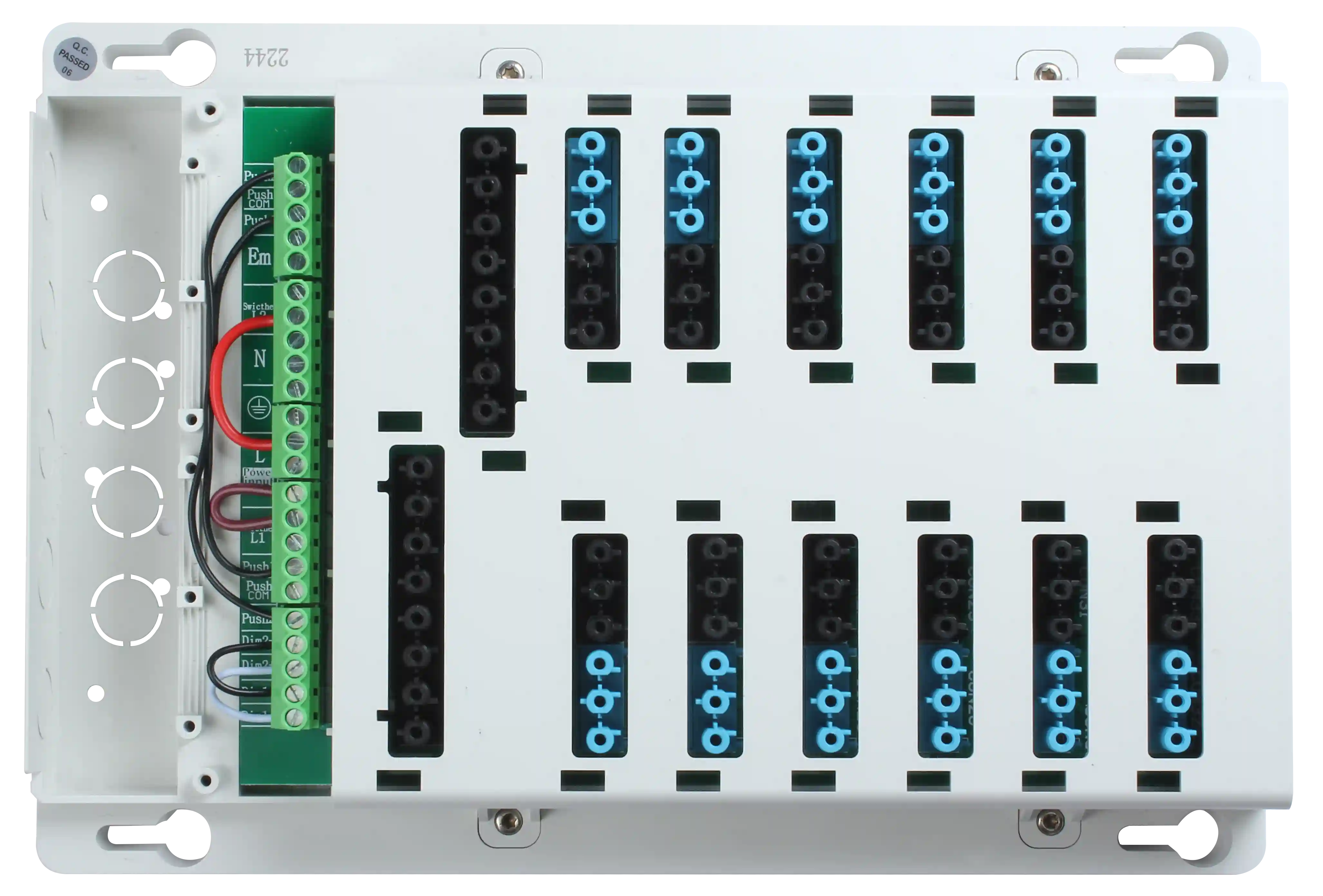

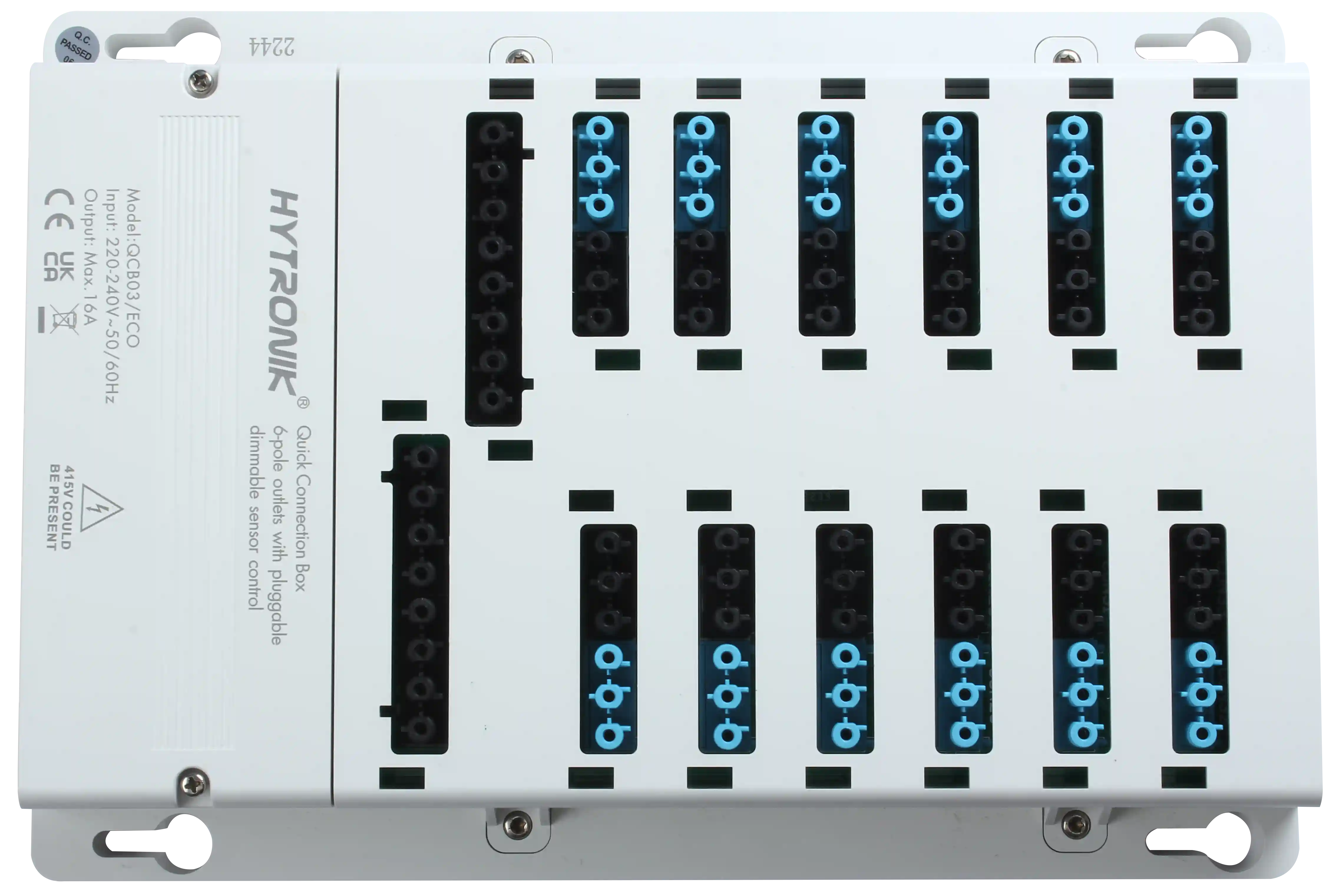

QCB03/ECO
Caja de conexión rápida | DALI/0/1-10V | Tipos GST 6 polos x 12 lum. + 2 sensores
CARACTERÍSTICAS
- Robusto: terminales de 6 polos con 2 canales individuales
- Limpiar: Reduzca las horas de cableado y mejore la seguridad
- Eficaz: Control DALI/DALI-2 o 0/1-10V para 12 luminarias con 2 sensores
APLICACIONES
- Cableado remoto del techo
- Aulas
- Oficinas
Información sobre el producto "QCB03/ECO"
- Aplicaciones de control regulable (DALI-2 o 0/1-10V)
- 12 salidas de luminaria + 2 salidas de sensor extra para conexión de sensor
- Salida de luminaria: Base de terminales de 6 polos tipo GST (L' o L, N, E, Em, Dim+, Dim-)
- Salida de sensor: GST tipo base terminal de 8 polos (L, N, E, L', P1, P2, Dim-, Dim+)
- Carcasa negra y carcasa blanca disponibles a elegir
- Cambie libremente entre control de 1 canal (1 x 8) & 2 canales (2 x 4)
- Diseño de estructura a prueba de manipulaciones
- Ampliable: fácil ampliación a otro QCB03/ECO mediante plug' n' play
- Potencia del sistema: Max 16A. Potencia de cada salida: Max 10A
- Material ignífugo para protección de seguridad
| Altura del producto: | 45.0000 mm |
|---|---|
| Anchura del producto: | 143.5000 mm |
| Categoría - Sistemas de cableado modular: | Cajas de conexión de circuito dual |
| Distancia entre orificios de montaje: | 20.0000 mm |
| Entrada de pulsador: | 2 |
| Estado del producto: | Activo / Fabricación para stock |
| Grado de protección IP: | IP20 |
| Humedad máx: | 90 % |
| Humedad mín: | 10 % |
| Interfaz de regulación: | 0/1-10V |
| Longitud del producto: | 299.5000 mm |
| Peso del producto: | 1360.0000 g |
| Temperatura ambiente máx.: | 50 °C |
| Temperatura ambiente mín.: | -20 °C |
| Temperatura de almacenamiento max. : | 60 °C |
| Temperatura de almacenamiento min. : | -20 °C |
| Voltaje de operación: | 220-240 VAC 50/60 Hz |
| Voltaje de salida: | 220~240VAC 50/60Hz |
| Zhaga: | No |
Fichas técnicas
Ficha técnica del producto: qcb03-eco.pdf
Manual de instalación
Manual de usuario: installation-manual-qcb03-eco.pdf
