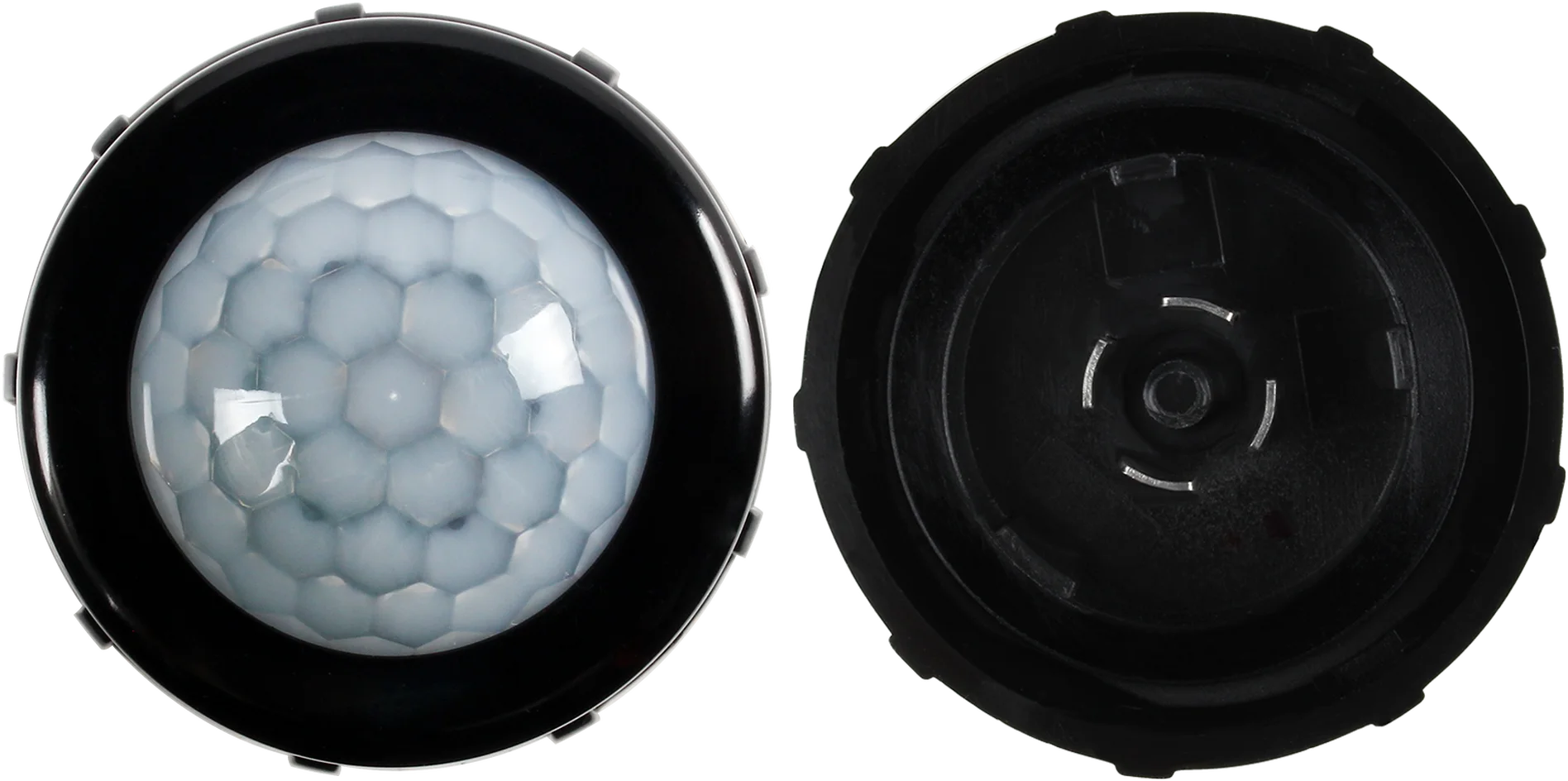

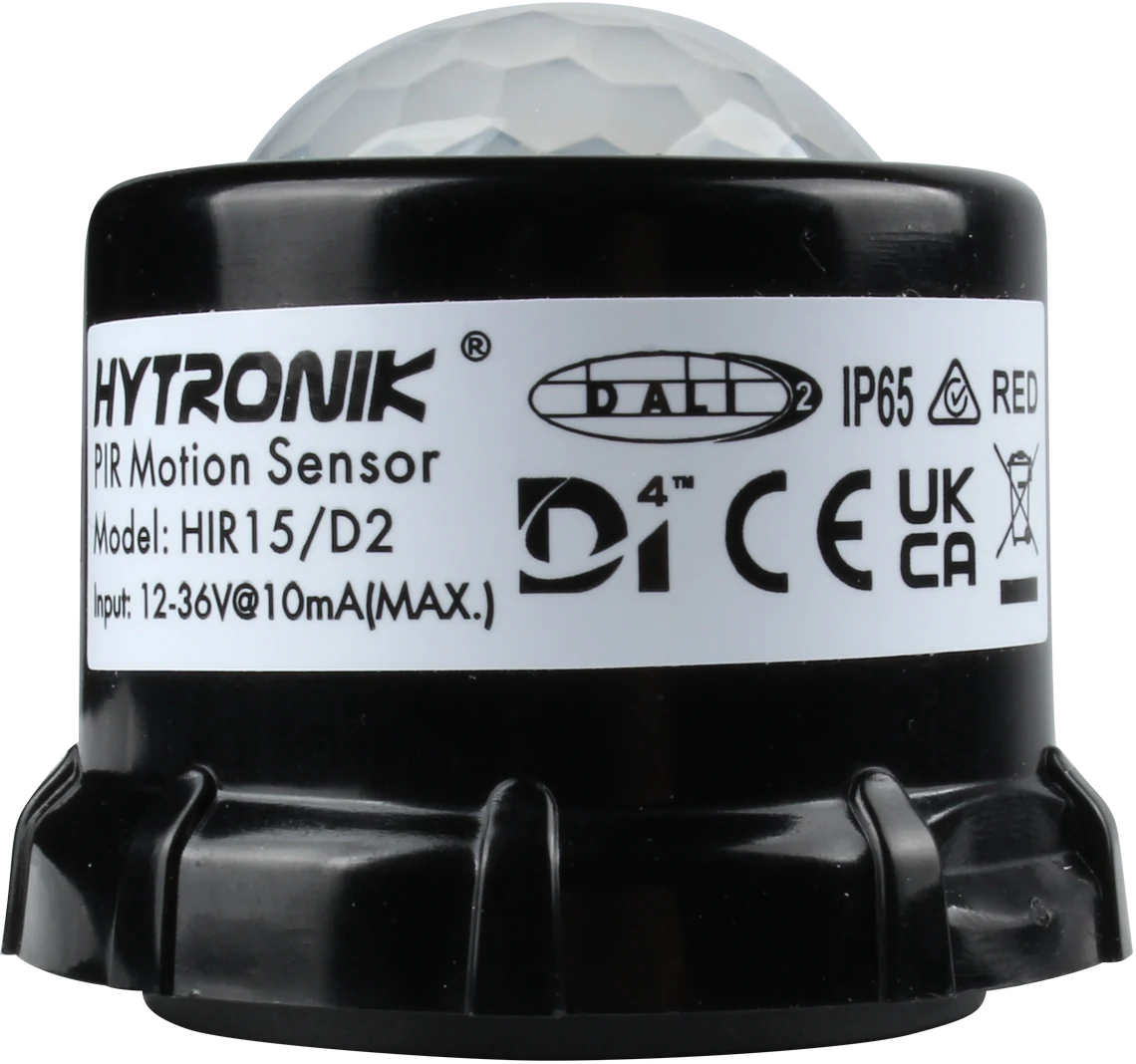

HIR15/D2
PIR Highbay| DALI-2 D4i | Estándar Zhaga Book 18 | Rango de detección ajustable
CARACTERÍSTICAS
- Compacto: Pequeño sensor IP65 Zhaga Book 18
- Función DALI-2: Ocupación (parte 303) Luz diurna (parte 304)
- Estandarizado: Protocolo DALI-2 certificado como D4i Tipo B
APLICACIONES

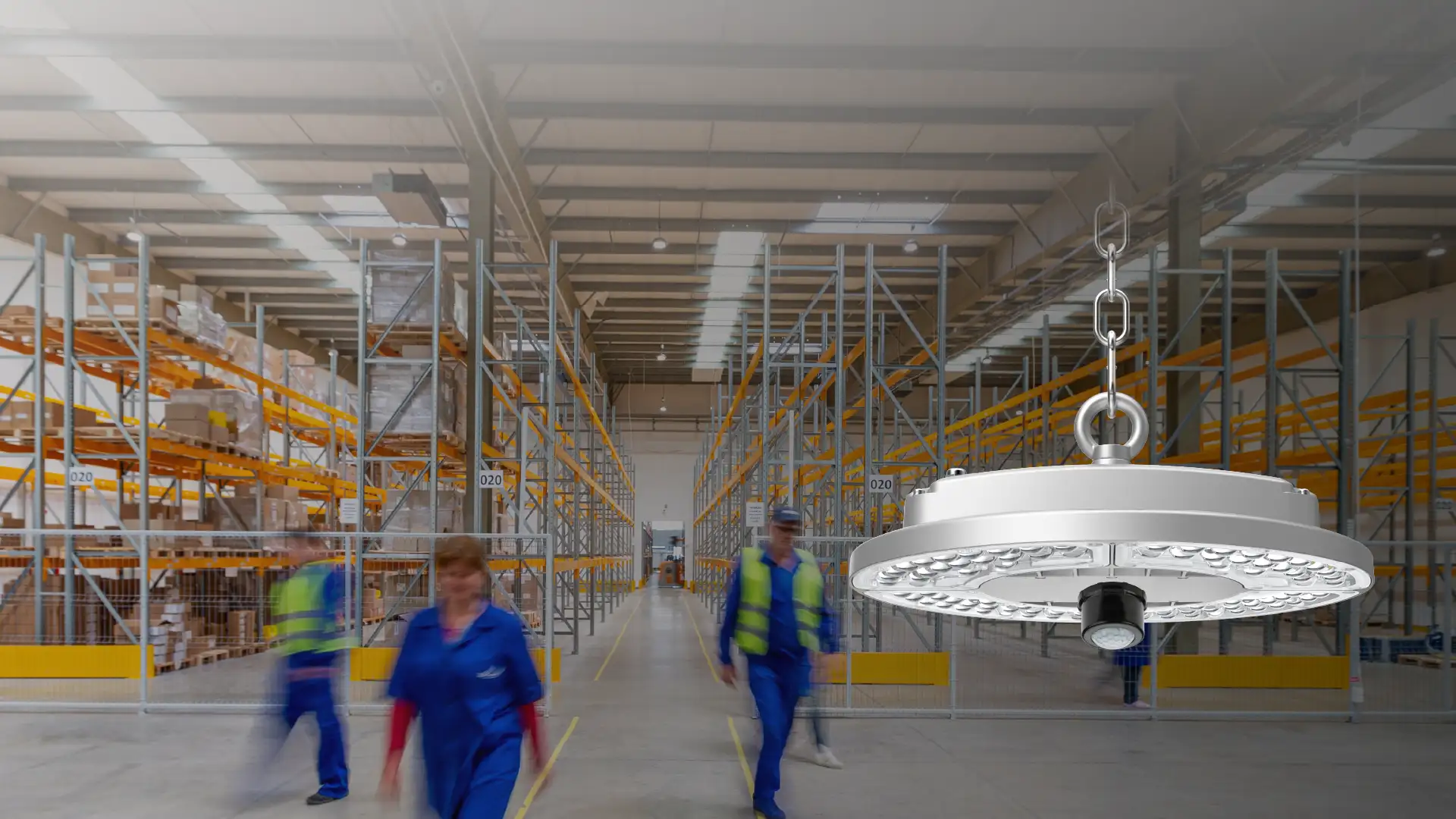

- Para luminarias de gran altura (highbay) de hasta 15 m de altura
- Almacén/ Logística
- Iluminación exterior / alumbrado público
Información sobre el producto "HIR15/D2"
El HIR15/D2 es un sensor de movimiento PIR para luminarias de gran altura, con protección IP65 y una altura de montaje de hasta 15 m, ideal para aplicaciones industriales y exteriores. Es compatible con Zhaga Book 18, lo que permite una instalación sin herramientas en diferentes luminarias.El sensor cuenta con certificación D4i y cumple con la norma IEC 62386 (2014) como dispositivo de entrada DALI-2. Puede alimentarse mediante la fuente AUX de un driver o luminaria D4i, y también admite una fuente de alimentación externa cuando no hay disponible un driver DALI D4i.Además, incorpora una cubierta de apantallamiento desmontable que permite ajustar de forma flexible el área de detección.
| Altura del producto: | 43.8000 mm |
|---|---|
| Altura de montaje: | Mid & High-bay |
| Altura máxima de montaje: | 15.0000 m |
| Anchura del producto: | 50.4000 mm |
| Aprovechamiento de luz diurna: | No |
| Corriente DALI requerida: | 10.0000 mA |
| Entrada de pulsador: | 0 |
| Funcionalidades de control: | D4i, Regulación por luz natural |
| Grado de protección IP: | IP65 |
| Human Centric Lightning (HCL): | No |
| Humedad máx: | 90 % |
| Humedad mín: | 10 % |
| Interfaz de regulación: | DALI-2 |
| Longitud del producto: | 50.4000 mm |
| Métodos de detección: | Infrarrojo Pasivo (PIR) |
| Métodos de puesta en marcha: | DALI Master/Application Controller |
| Peso del producto: | 45.0000 g |
| Rango de detección (Diámetro): | 24x15 |
| Sensibilidad: | 10% /50% / 75% / 100% |
| Temperatura ambiente máx.: | 50 °C |
| Temperatura ambiente mín.: | -20 °C |
| Temperatura de almacenamiento max. : | 70 °C |
| Temperatura de almacenamiento min. : | -40 °C |
| Tipo DALI-2 D4i: | Typ B |
| Tipo de conector: | Zhaga book 18 |
| Tipo de lente: | Standard Low-bay |
| Tipo de montaje: | Para integrar, Zhaga |
| Tipo de sensor de luminosidad: | Photocell Advance |
| Tri-nivel (Función pasillo): | No |
| Voltaje de entrada: | DC |
| Voltaje de operación: | 12-36 VDC |
| Zhaga: | Sí |
| Ángulo de detección: | 360° |
Fichas técnicas
Ficha técnica del producto: hir15-d2.pdf
Manual de instalación
Manual de usuario: installation-manual-hir15-d2.pdf
