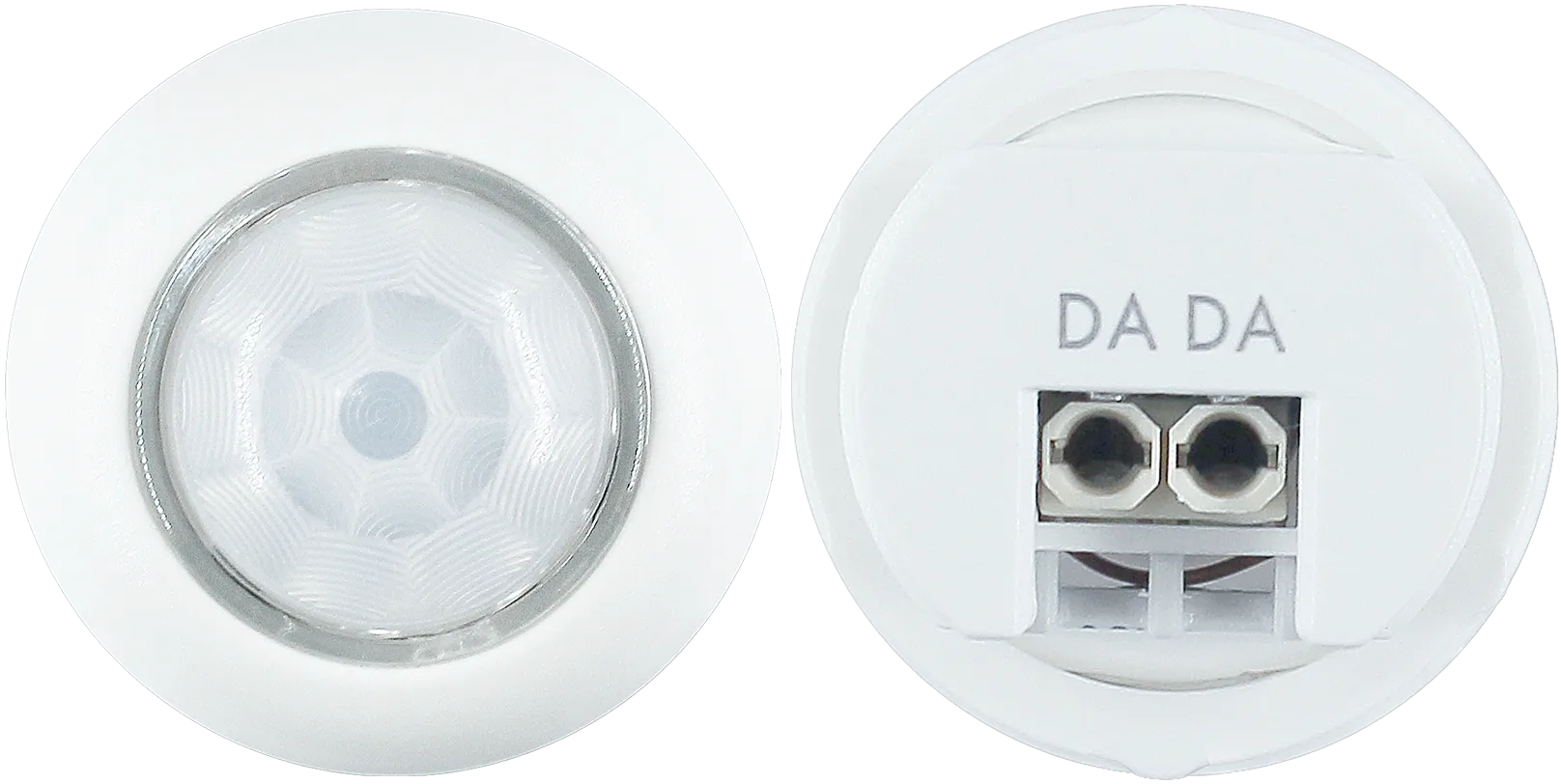

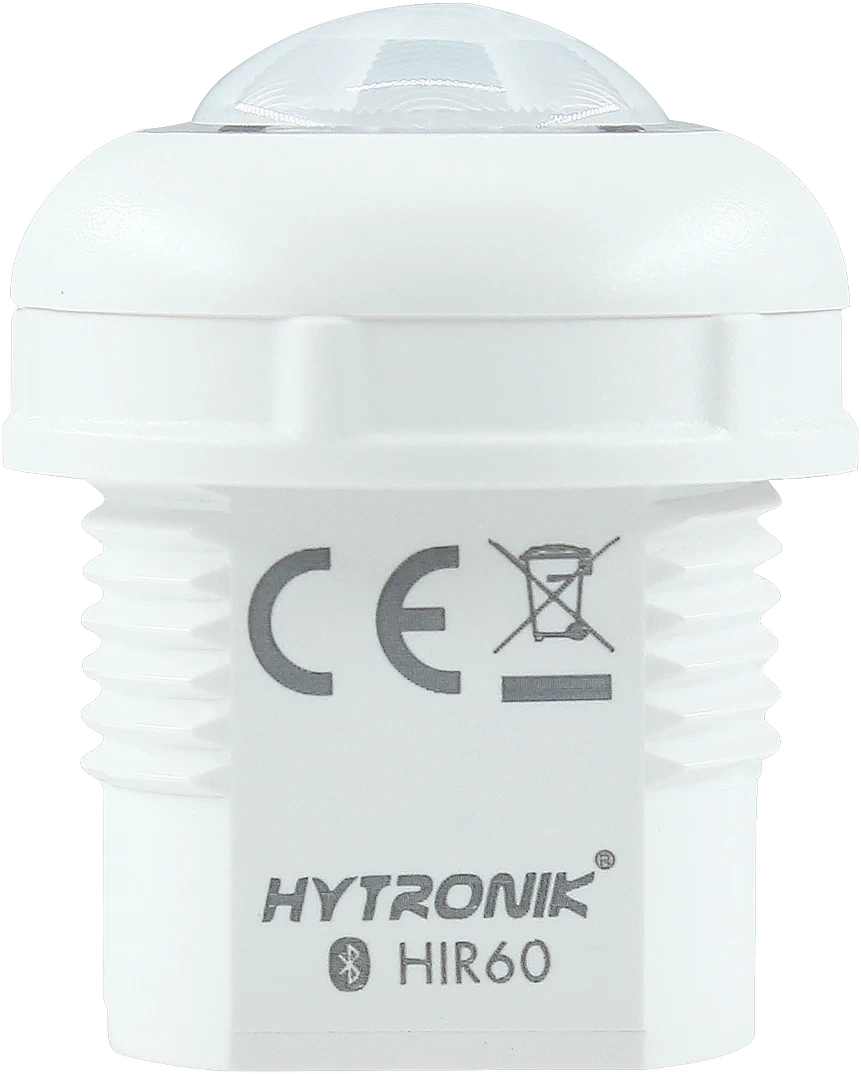

HIR60
PIR Lowbay | Bluetooth/ DALI D4i | Zhaga Book 20 Standard
FEATURES
- Kompakt: Super kompakter Zhaga Book 20 Sensor
- All-In-One: Bewegungsdetektion, Tageslicht und zirkadianer-Rhythmus
- Einfache Konfiguration: Drahtlose Bluetooth 5.0 SIG-Mesh Einstellung

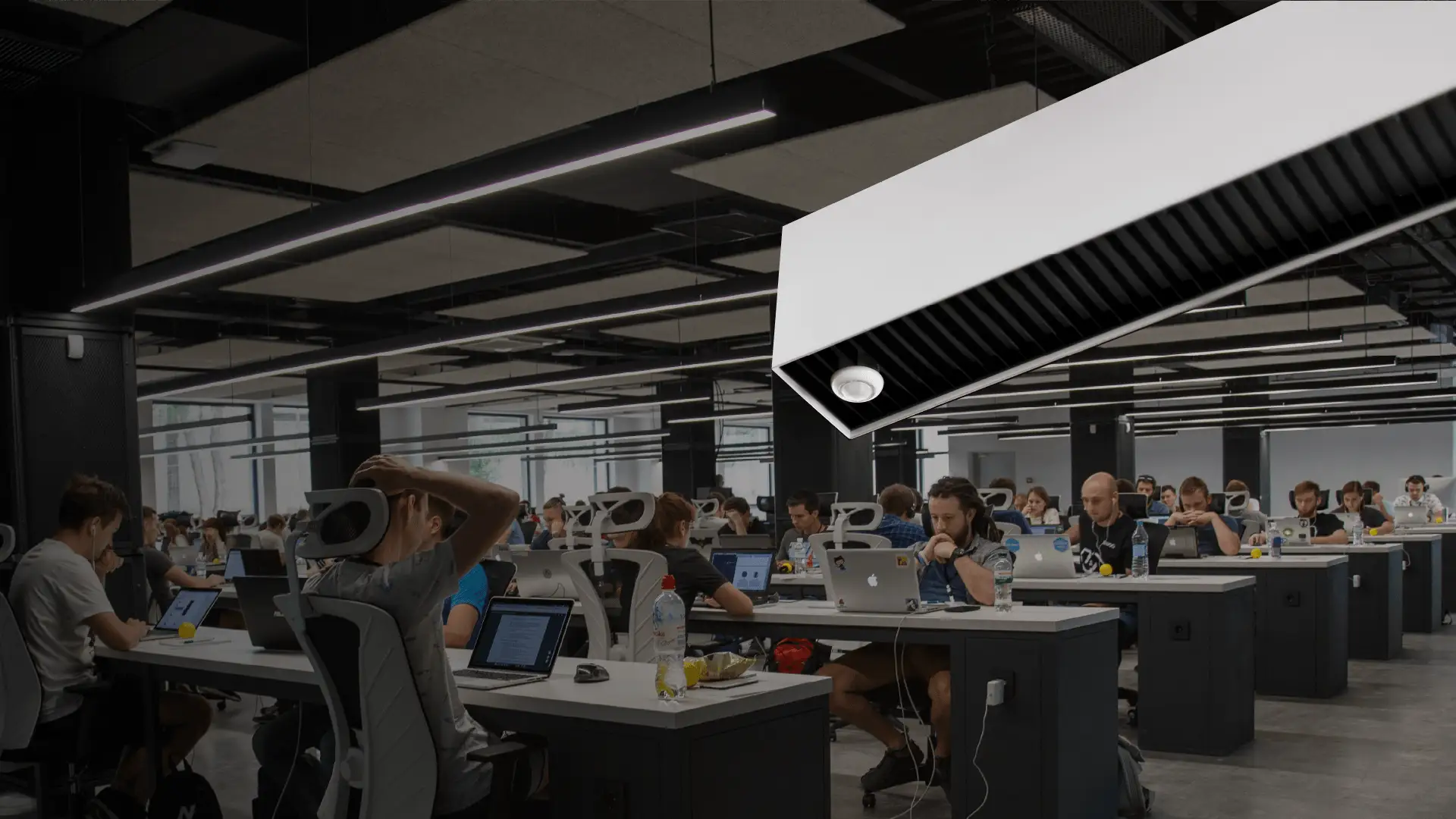

ANWENDUNGEN
- Für Pendelleuchten in bis zu 3 m Höhe
- Büroräume
- Schule
Produktinformationen "HIR60"
Der HIR60 ist ein Lowbay Bluetooth-PIR-Bewegungssensor mit einem Betriebesspannungsbereich 9,5-22,5 VDC und ca. 30 mA Eingangsstrom. Der Sensor entspricht dem Zhaga Book 20 (D4i-Schnittstelle) und ermöglicht eine einfache Integration mit LED-Treibern über zwei Anschlüsse. Der Sensor verfügt über ein Bluetooth-Modul, PIR, Tageslichtsensoren und ermöglicht die drahtlose Kommunikation zwischen Leuchten. Die Einrichtung ist mit der Koolmesh-App einfach, ideal für die Modernisierung alter Gebäude ohne zusätzliche Verkabelung.
| Anschlusstyp: | Zhaga book 20 |
|---|---|
| Betriebsspannung: | 9.5-22.5 VDC |
| Bluetooth-Plattform: | Nordic nRF52832 |
| Bluetooth Frequenz: | 2.4 GHz |
| Bluetooth Reichweite: | 10-30m |
| Bluetooth Sendeleistung: | 4 dBm |
| Bluetooth System: | Koolmesh |
| DALI-2 D4i Type: | Typ D |
| Detektionsverfahren: | Passiv-Infrarot (PIR) |
| Dimm-Steuersignal: | DALI |
| Eigenschaften: | Korridorfunktion, Tageslichtsteuerung, Tunable White Steuerung |
| Einbauöffnung: | 22.2300 mm |
| Einschwingzeit: | 20 s |
| Erfassungsbereich (DxH): | 12x3 |
| Erfassungswinkel: | 360° |
| Erforderlicher DALI-Strom: | 30.0000 mA |
| Human Centric Lightning (HCL): | Ja |
| IP-Schutzart: | IP20 |
| Inbetriebnahme-Methoden: | App & Web (Bluetooth) |
| Installationstyp: | Einbau, Zhaga |
| Korridorfunktion: | Ja |
| Lagertemperatur: | 70 °C |
| Linsentyp: | Standard Low-bay |
| Max. Luftfeuchtigkeit: | 90 % |
| Maximale Montagehöhe: | 3.0000 m |
| Min. Lagertemperatur: | -40 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Montagehöhe: | Low-bay |
| Produktbreite: | 26.0000 mm |
| Produktgewicht: | 20.0000 g |
| Produkthöhe: | 31.8000 mm |
| Produktlänge: | 21.7000 mm |
| Spannungsart: | DC |
| Tageslichtsensor-Option: | Photodiode/Fotowiderstand |
| Tageslichtsteuerung: | Ja |
| Taster Eingänge: | 0 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Ja |
Datenblätter
Produktdatenblatt: hir60.pdf
Anmelden

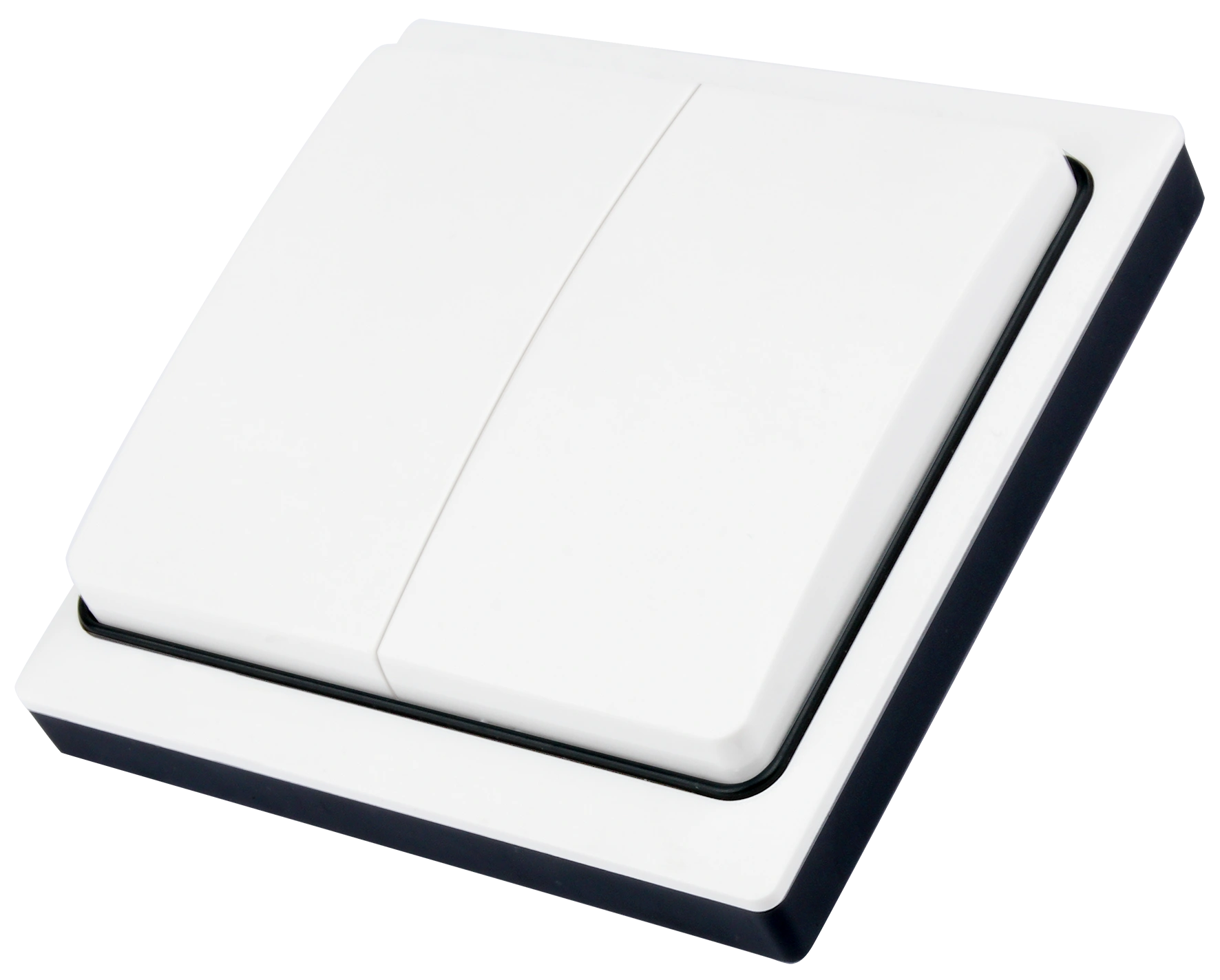

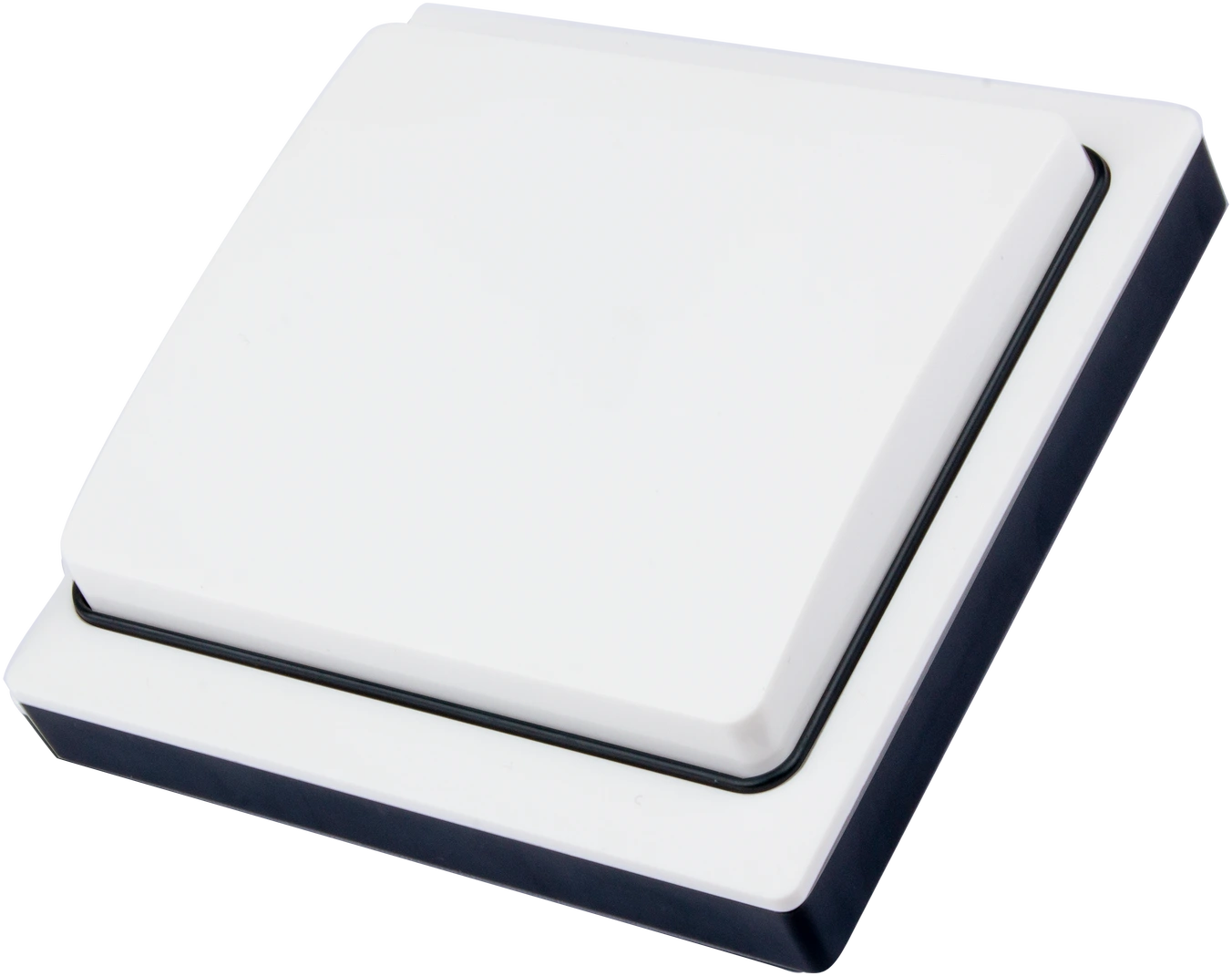

Bluetooth Netzwerkkomponenten
