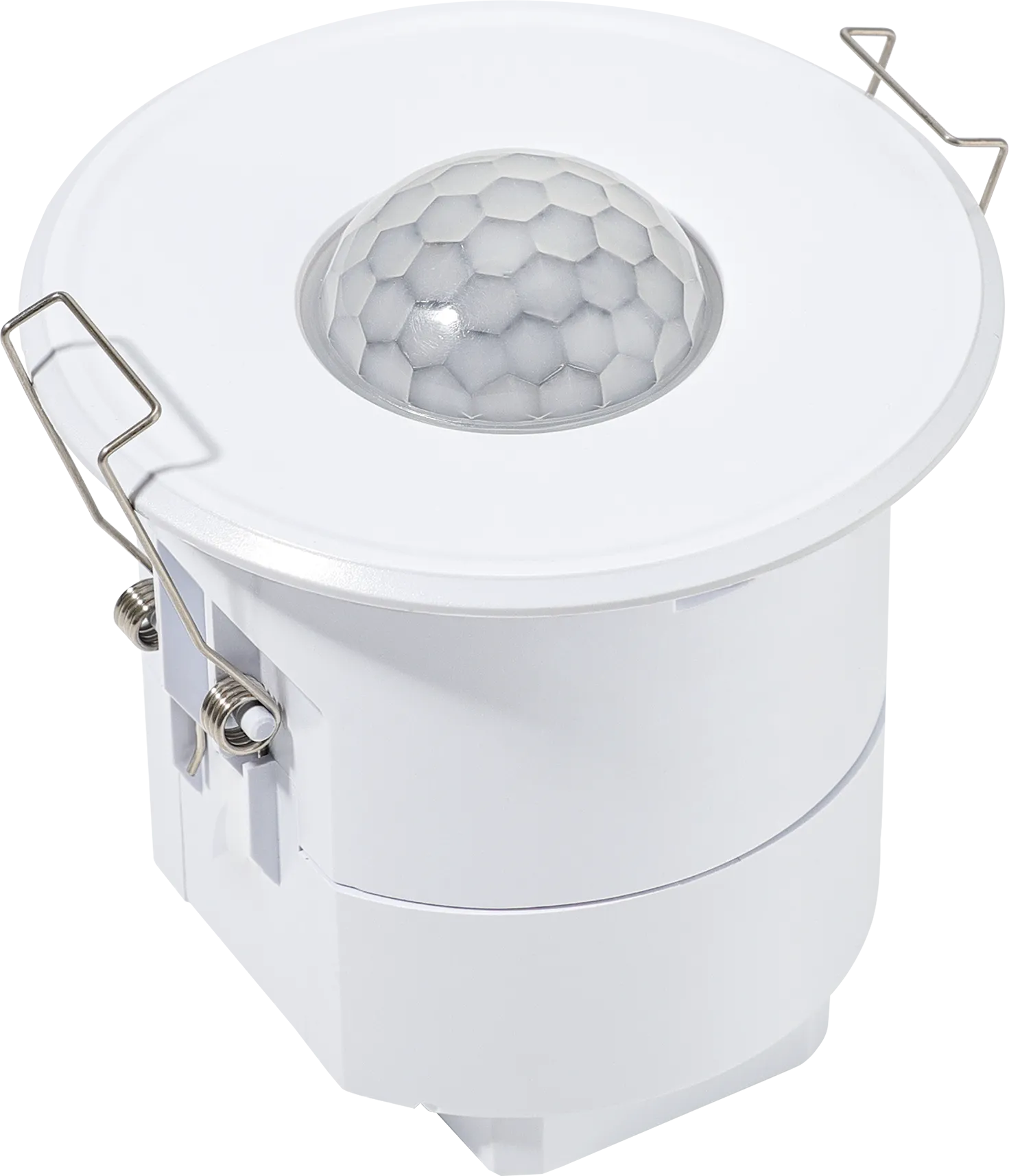

HIR23/D2/H
PIR Highbay | DALI-2 zertifiziertes Eingabegerät | Deckenmontage
FEATURES
- Flexibel: Für die Decken- oder Aufputzmontage konzipiert
- DALI-2 Merkmal: Belegung (Teil 303) Tageslicht (Teil 304)
- Genormt: DALI-2-Protokoll zertifiziert
ANWENDUNGEN
- Abgesetzte Decken- oder Aufbaumontage (mit Zubehör)

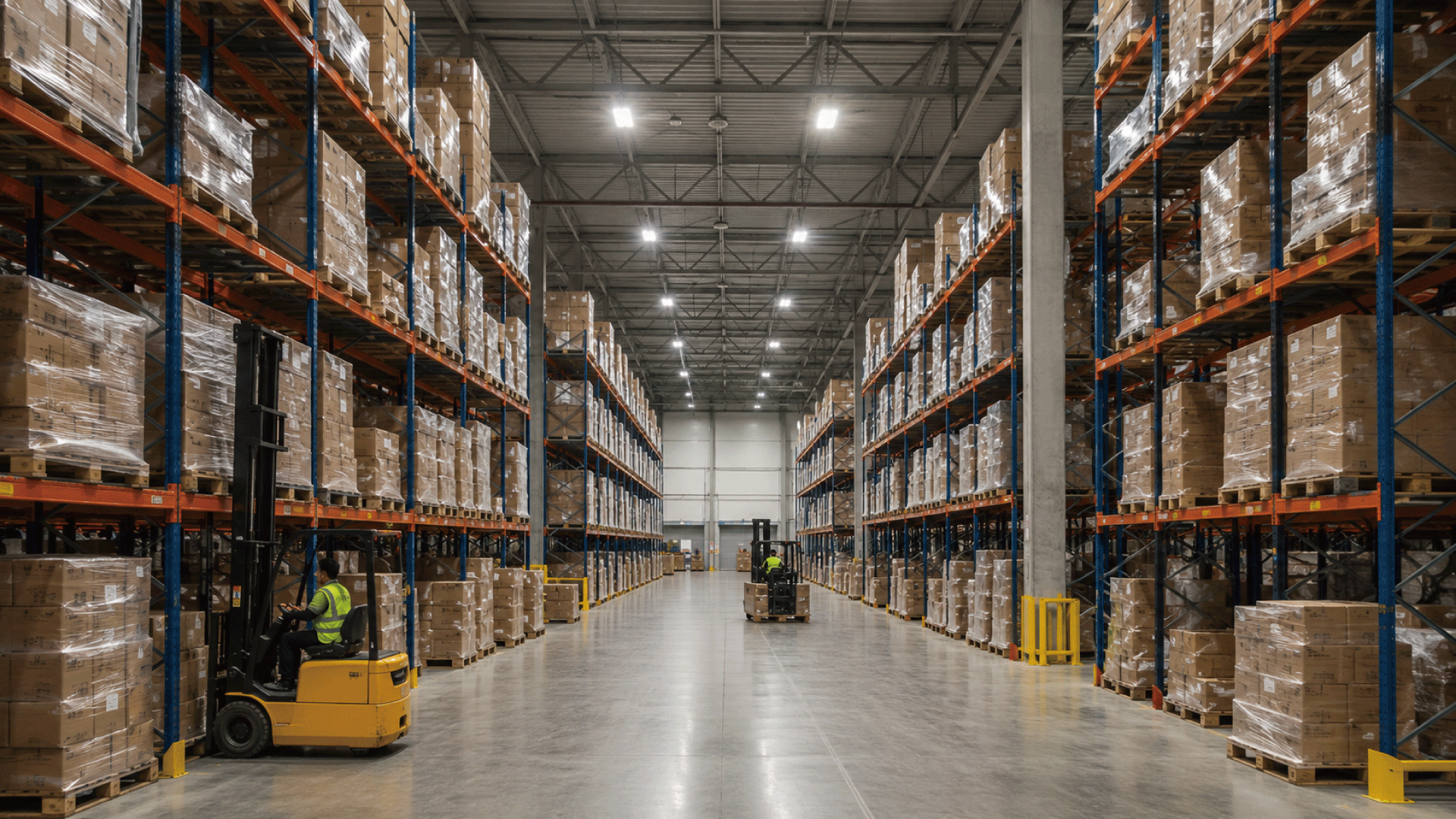

- Lagerhaus
- Logistik
Produktinformationen "HIR23/D2/H"
Die eigenständigen PIR- und Tageslichtsensoren der Serie HIR23/D2/H sind als DALI-2-Eingabegeräte zertifiziert und können in DALI-2-Anwendungscontroller/-master integriert werden. Es ist ideal für typische Innenanwendungen wie Büro, Klassenzimmer, Gesundheitswesen und andere kommerzielle Bereiche.
Anschlusstyp: | 2-adrig |
---|---|
Betriebsspannung: | 9.5-22.5 VDC |
Detektionsverfahren: | Passiv-Infrarot (PIR) |
Dimm-Steuersignal: | DALI/DALI-2 |
Eigenschaften: | Tageslichtsteuerung |
Einbauöffnung: | 66.0000 mm |
Einschwingzeit: | 5 s |
Erfassungsbereich (DxH): | 24x15 |
Erfassungswinkel: | 360° |
Erforderlicher DALI-Strom: | 12.0000 mA |
Human Centric Lightning (HCL): | Nein |
IP-Schutzart: | IP20 |
Inbetriebnahme-Methoden: | DALI Master/Application Controller |
Installationstyp: | Stand-alone |
Korridorfunktion: | Nein |
Lagertemperatur: | 70 °C |
Linsentyp: | High-bay |
Max. Luftfeuchtigkeit: | 90 % |
Maximale Montagehöhe: | 15.0000 m |
Min. Lagertemperatur: | -40 °C |
Min. Luftfeuchtigkeit: | 10 % |
Montagehöhe: | Mid & High-bay |
Produktbreite: | 78.0000 mm |
Produktgewicht: | 130.0000 g |
Produkthöhe: | 84.5000 mm |
Produktlänge: | 78.0000 mm |
Spannungsart: | DC |
Tageslichtsensor-Option: | Photodiode/Fotowiderstand |
Tageslichtsteuerung: | Ja |
Taster Eingänge: | 0 |
Umgebungstemperatur max.: | 50 °C |
Umgebungstemperatur min.: | -20 °C |
Zhaga: | Nein |
Datenblätter
Produktdatenblatt: hir23-d2-h.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-hir23-d2-h.pdf
