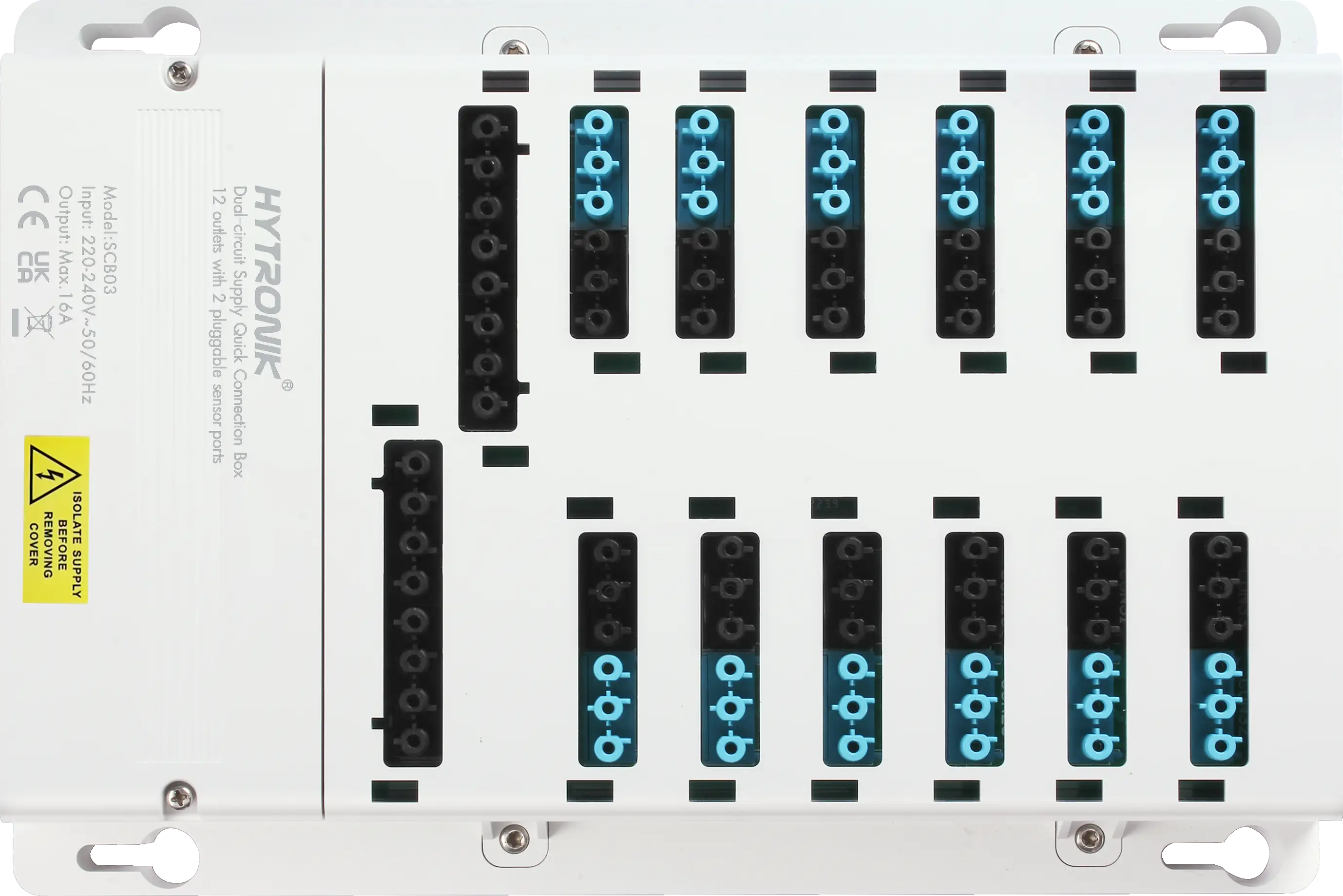

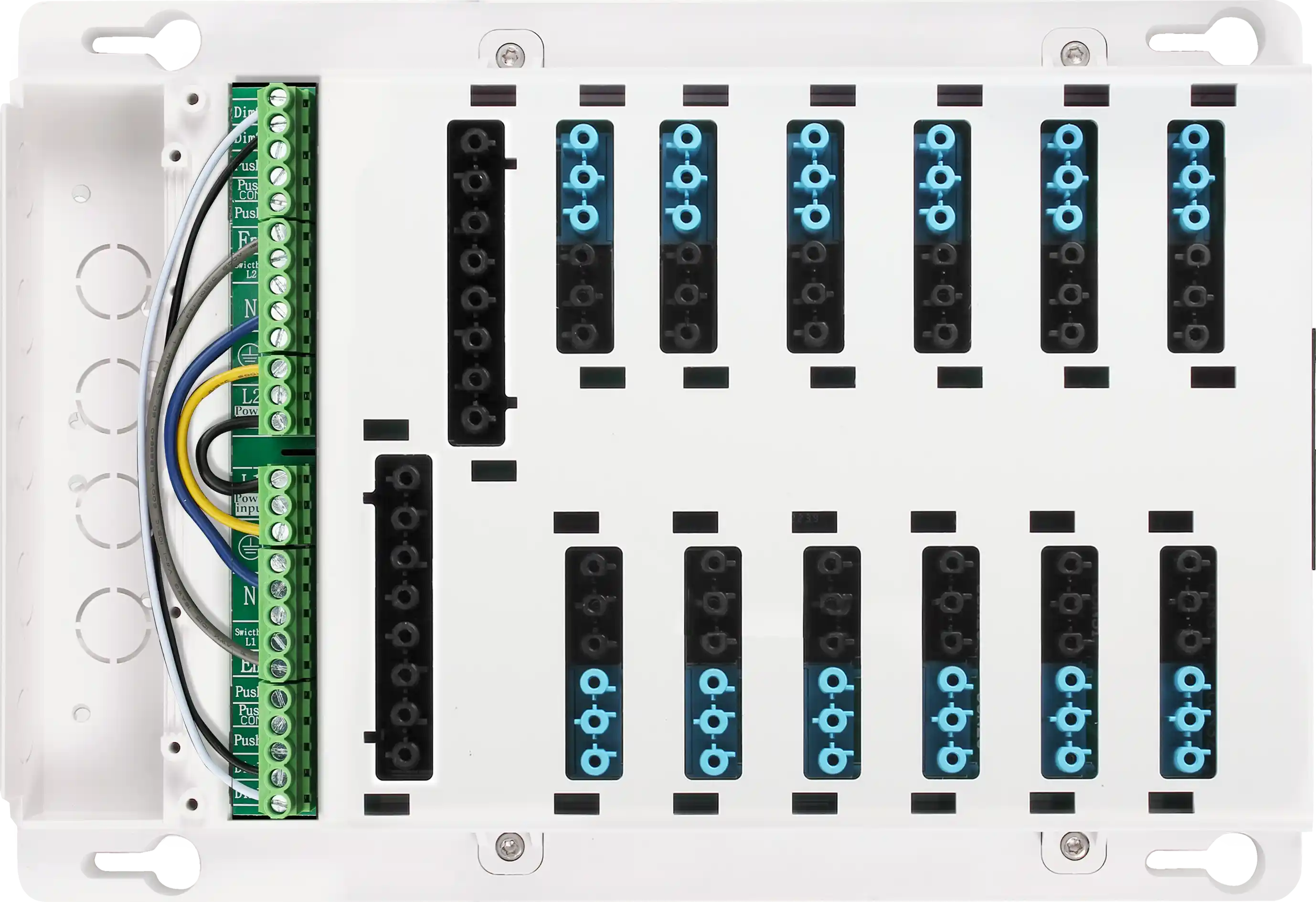

SCB03
Super Connection Box | DALI-2 & 0/1-10V | GST Typen 6-polig x 12 lum. + 2 Sensor
FEATURES
- Robust: 6-polige Klemmen mit 2 wählbaren Kanälen
- Sauber: Weniger Arbeitsstunden für die Verkabelung und mehr Sicherheit
- Effizient: Dimmsteuerung für 12 Leuchten mit 2 Sensoren
ANWENDUNGEN
- Ferngesteuerte Deckenverkabelung
- Ämter
- Klassenzimmer
Produktinformationen "SCB03"
Zweikreisige Ausführung für Anwendungen mit sowohl notwendiger als auch nicht notwendiger Versorgung. GST-Typ 6-poliger Klemmsockel-Schnellanschlusskasten für Dimmanwendungen, mit DALI- oder 0/1-10V-Ausgang, 12 Leuchtenausgängen und 2 Sensorausgängen. Frei umschaltbar zwischen 1-Kanal- und 2-Kanal-Steuerung. Nennleistung des Systems 16A, Nennleistung jedes Ausgangs 10A.
>| Ausgangsspannung: | 220~240VAC 50/60Hz |
|---|---|
| Betriebsspannung: | 220-240 VAC 50/60 Hz |
| Dimm-Steuersignal: | Mehrkanalausgang |
| Einbauöffnung: | 20.0000 mm |
| IP-Schutzart: | IP20 |
| Kategorie - Schnellverbindungssysteme: | Doppelschaltung-Anschlussboxen |
| Lagertemperatur: | 60 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Min. Lagertemperatur: | -20 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Produktbreite: | 233.0000 mm |
| Produktgewicht: | 1074.0000 g |
| Produkthöhe: | 47.5000 mm |
| Produktlänge: | 335.0000 mm |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: scb03.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-scb03.pdf
