Aktiv / Lagerfertigung
SAM15/D2
HF-High-Bay-Sensor | DALI-2-Eingabegerät | D4i & Zhaga Book 18
FEATURES
- Kompakt: Kleiner IP65-Sensor Zhaga Book 18
- DALI-2 Merkmal: Belegung (Teil 303) Tageslicht (Teil 304)
- Genormt: DALI-2-Protokoll zertifiziert als D4i Typ B
ANWENDUNGEN

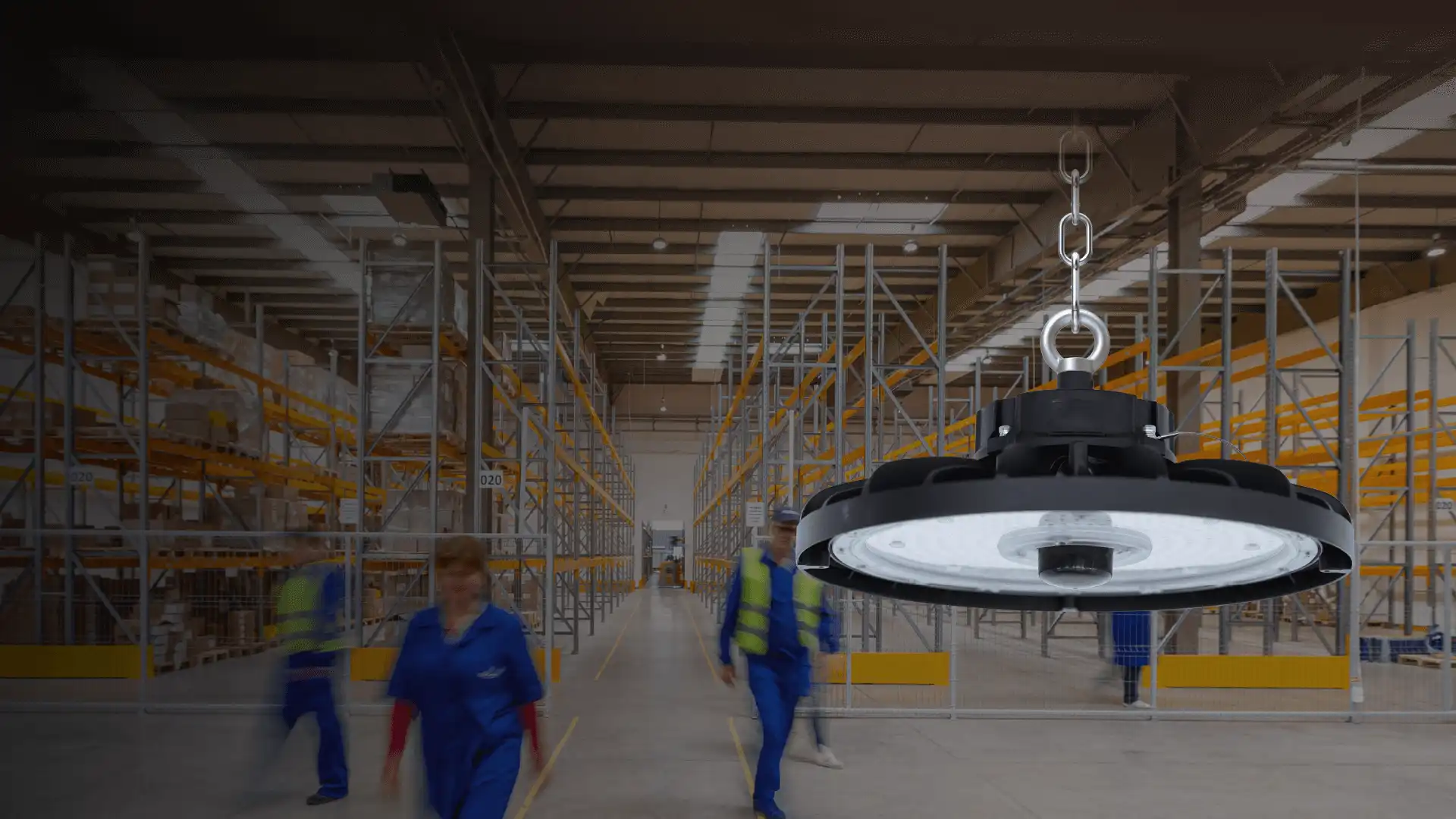

- UFO-Leuchten bis zu 15 m Höhe
- Lager/Logistik
- Außen-/Straßenbeleuchtung
Produktinformationen "SAM15/D2"

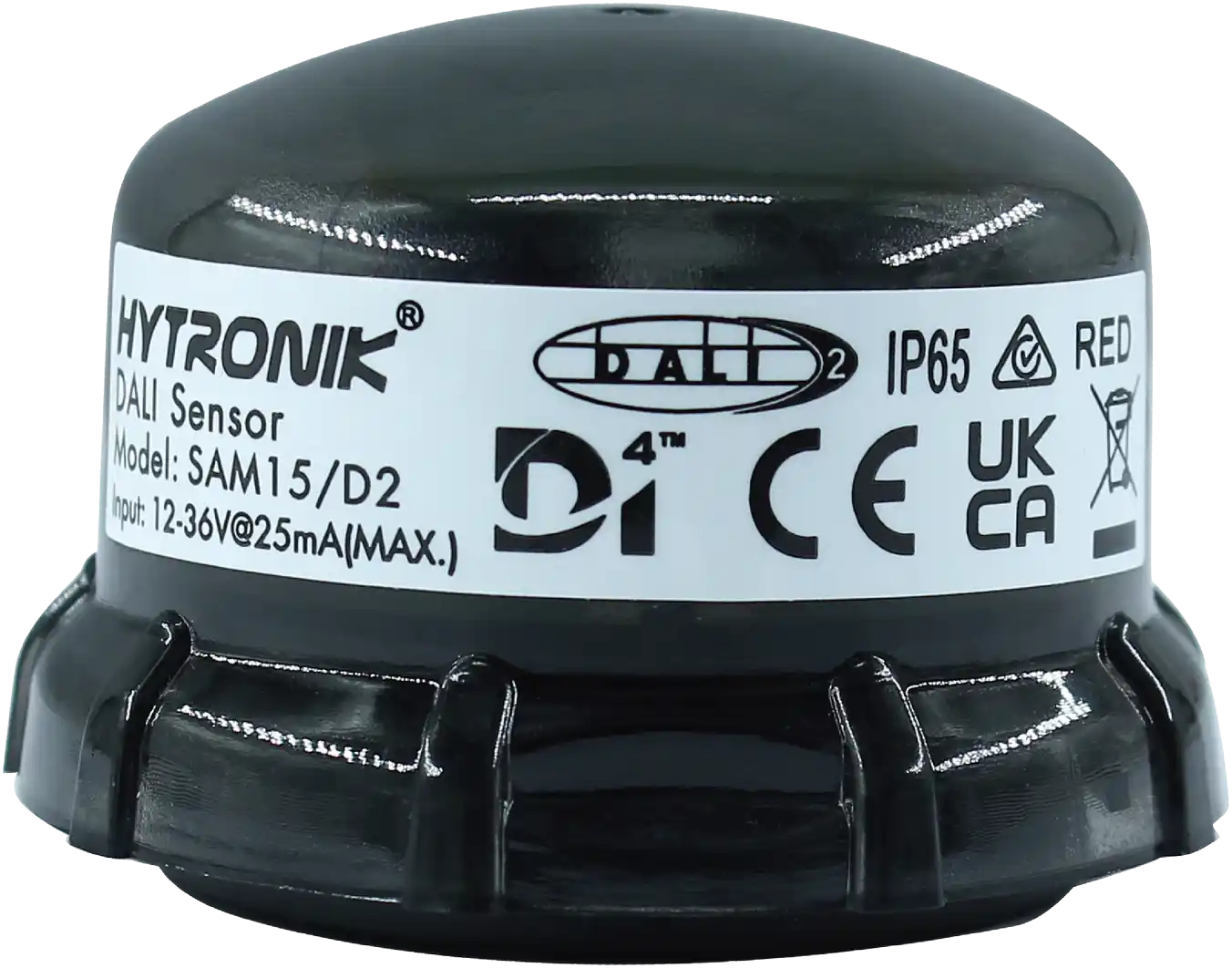

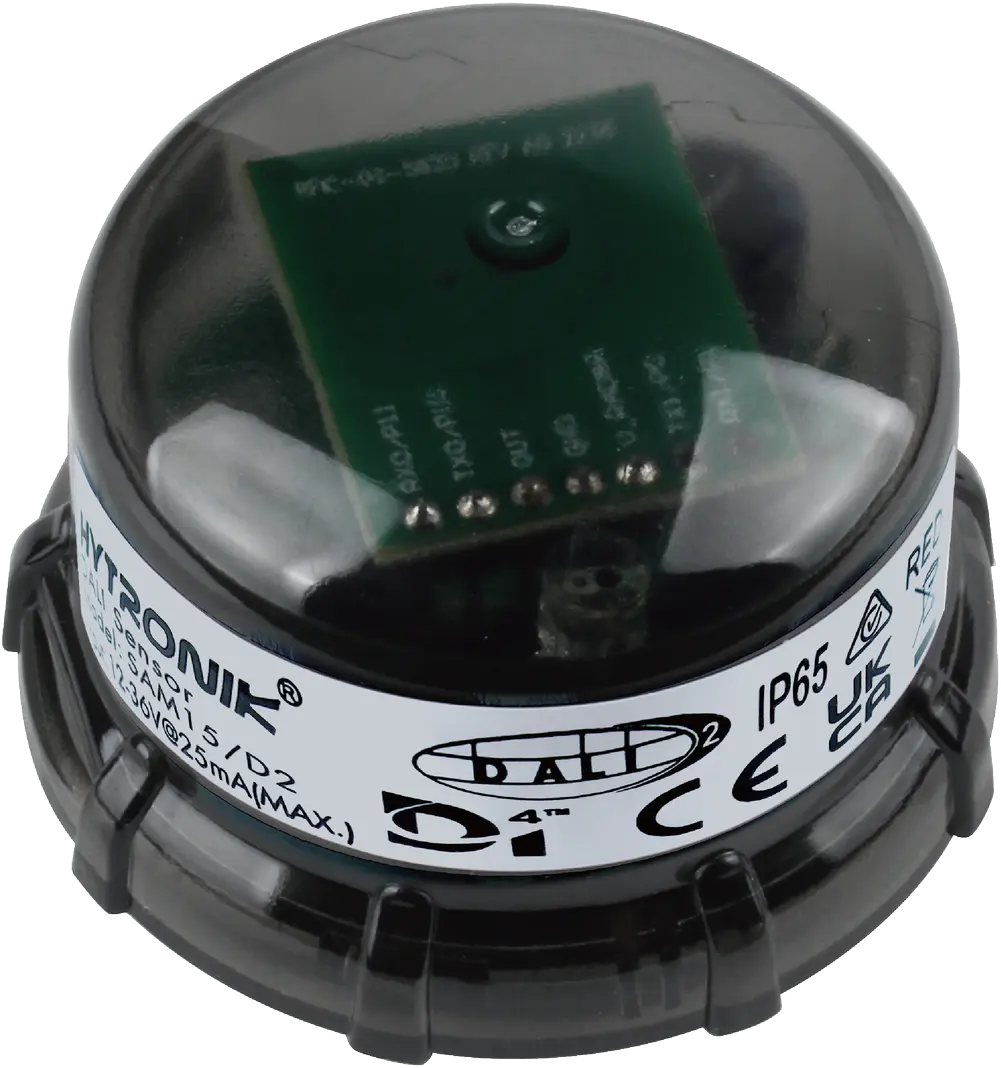

SAM15/D2 ist ein IP65-HF-Bewegungs- und Tageslichtsensor für High-Bay-Anwendungen in der Industrie- und Außenbeleuchtung bei Montagehöhen von bis zu 15 m. Die Konformität mit Zhaga Book 18 ermöglicht eine werkzeuglose Integration in kompatible Leuchten, während die Unterstützung als DALI-2-Eingabegerät Belegungs- und Tageslichtdaten für DALI-2-Beleuchtungssysteme bereitstellt. Die D4i-Typ-B-Zertifizierung ermöglicht die Versorgung über die AUX-Versorgung eines kompatiblen D4i-Treibers oder einer D4i-Leuchte. Steht keine D4i-Versorgung zur Verfügung, kann alternativ eine externe 12–36-V-DC-Versorgung verwendet werden.
| Anschlusstyp: | Zhaga book 18 |
|---|---|
| DALI-2 D4i Type: | Typ B |
| Detektionsbereich (Durchmesser): | 20×15 |
| Detektionsverfahren: | Mikrowellensensor (MW) |
| Detektionswinkel: | 360° |
| Dimm-Steuersignal: | DALI/DALI-2 |
| Eigenschaften: | D4i |
| Erforderlicher DALI-Strom: | 2.0000 mA |
| HF Betriebsfrequenz (Ghz): | 5.8Ghz+/-75MHz |
| Human Centric Lightning (HCL): | Nein |
| IP-Schutzart: | IP65 |
| Inbetriebnahme-Methoden: | DALI Master/Application Controller |
| Installationstyp: | Einbau, Zhaga |
| Korridorfunktion: | Nein |
| Lagertemperatur: | 70 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Maximale Montagehöhe: | 15.0000 m |
| Min. Lagertemperatur: | -40 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Montagehöhe: | Mid & High-bay |
| Produktbreite: | 43.5000 mm |
| Produktgewicht: | 33.0000 g |
| Produkthöhe: | 35.0000 mm |
| Produktlänge: | 50.8000 mm |
| Produktstatus: | Aktiv / Lagerfertigung |
| Spannungsart: | DC |
| Tageslichtsteuerung: | Nein |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Ja |
Datenblätter
Produktdatenblatt: sam15-d2.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-sam15-d2.pdf
