QCB03/4WAY
Quick Connection Box | Dimmbar | GST Types 6-polig x 4 Leuchten + 1 Sensor
FEATURES
- Robust: 6-polige Klemmen mit 2 wählbaren Kanälen
- Sauber: Weniger Arbeitsstunden für die Verkabelung und mehr Sicherheit
- Effizient: Dimmsteuerung für 4 Leuchten mit 1 Sensor
ANWENDUNGEN
- Ferngesteuerte Deckenverkabelung
- Klassenzimmer
- Ämter

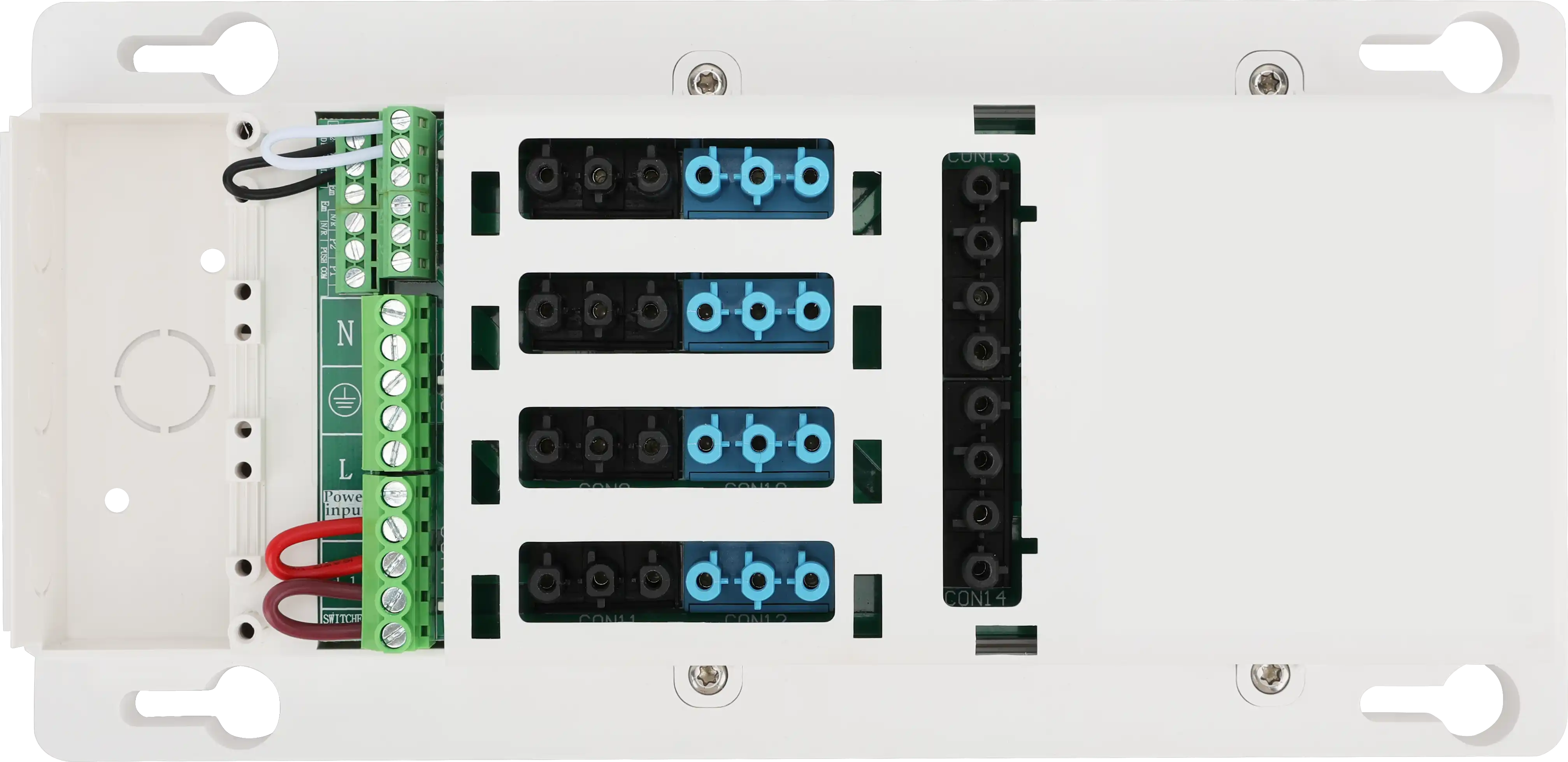

Produktinformationen "QCB03/4WAY"
GST-Typ 6-poliger Klemmsockel-Schnellanschlusskasten für Dimmanwendungen, mit DALI- oder 0/1-10V-Ausgang, 4 Leuchtenausgängen und 1 Sensorausgang. Frei umschaltbar zwischen 1-Kanal und 2-Kanal. Nennleistung des Systems 16A, Nennleistung jedes Ausgangs 10A.
| Ausgangsspannung: | 220-240VAC 50/60Hz |
|---|---|
| Betriebsspannung: | 220-240 VAC 50/60 Hz |
| Dimm-Steuersignal: | DALI/DALI-2 |
| Einbauöffnung: | 20.0000 mm |
| IP-Schutzart: | IP20 |
| Kategorie - Schnellverbindungssysteme: | Doppelkreis-Anschlussboxen |
| Lagertemperatur: | 60 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Min. Lagertemperatur: | -20 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Produktbreite: | 143.5000 mm |
| Produktgewicht: | 640.0000 g |
| Produkthöhe: | 45.0000 mm |
| Produktlänge: | 299.5000 mm |
| Taster Eingänge: | 2 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: qcb03-4way.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-qcb03-4way.pdf
