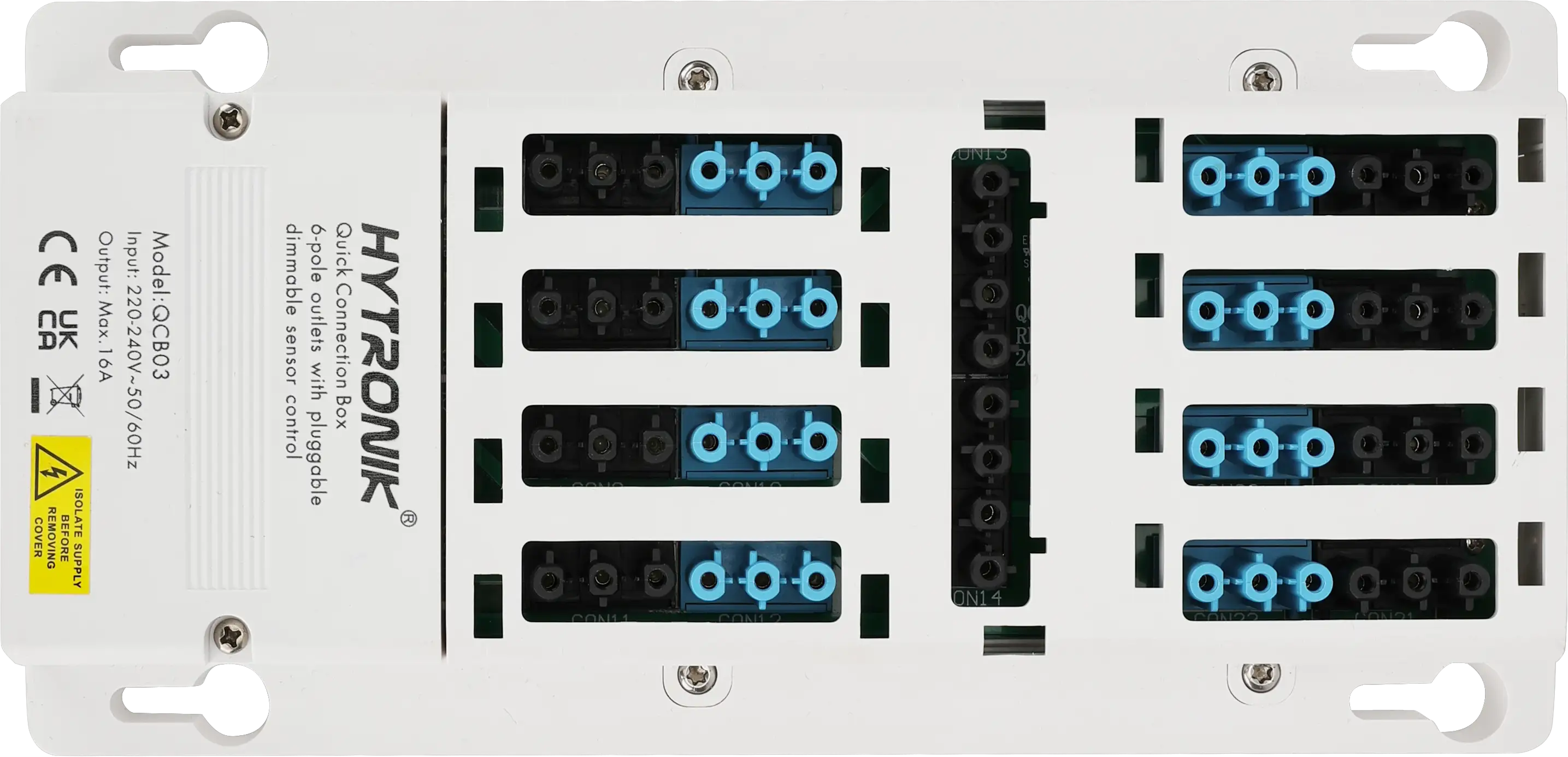

QCB03
Quick Connection Box | DALI/0/1-10V | GST Typen 6-polig x 8 lum. + 1 Sensor
FEATURES
- Robust: 6-polige Klemmen mit 2 Einzelkanälen
- Sauber: Weniger Arbeitsstunden für die Verkabelung und mehr Sicherheit
- Effizient: DALI/DALI-2 oder 0/1-10V Steuerung für 8 Leuchten mit 1 Sensor
ANWENDUNGEN
- Ferngesteuerte Deckenverkabelung
- Klassenzimmer
- Ämter
Produktinformationen "QCB03"
- Dimmbare Steuerungsanwendungen (DALI/DALI-2 oder 0/1-10V)

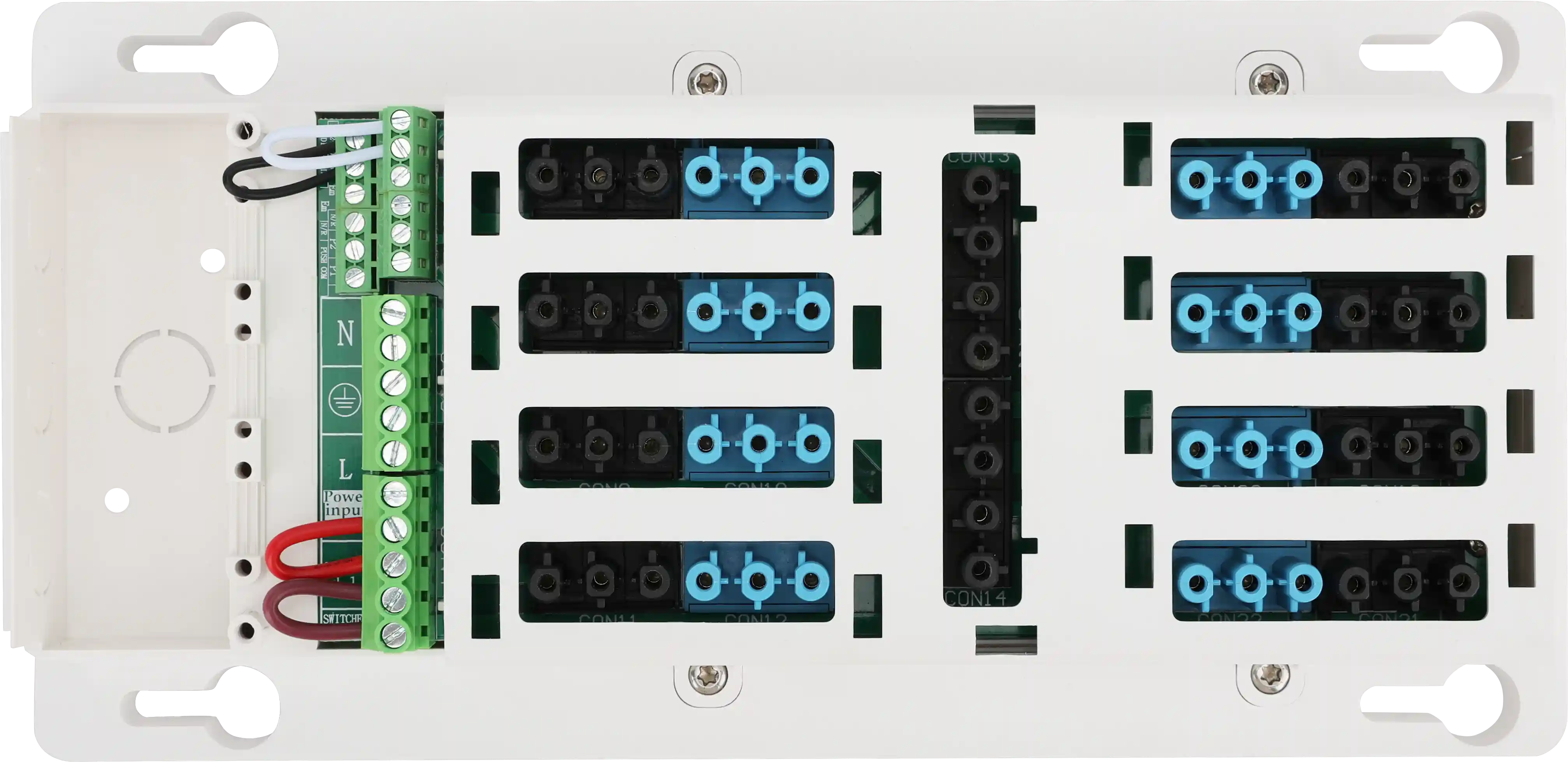

- 8 Leuchtenausgänge + 1 extra Sensorausgang für Sensoranschluss

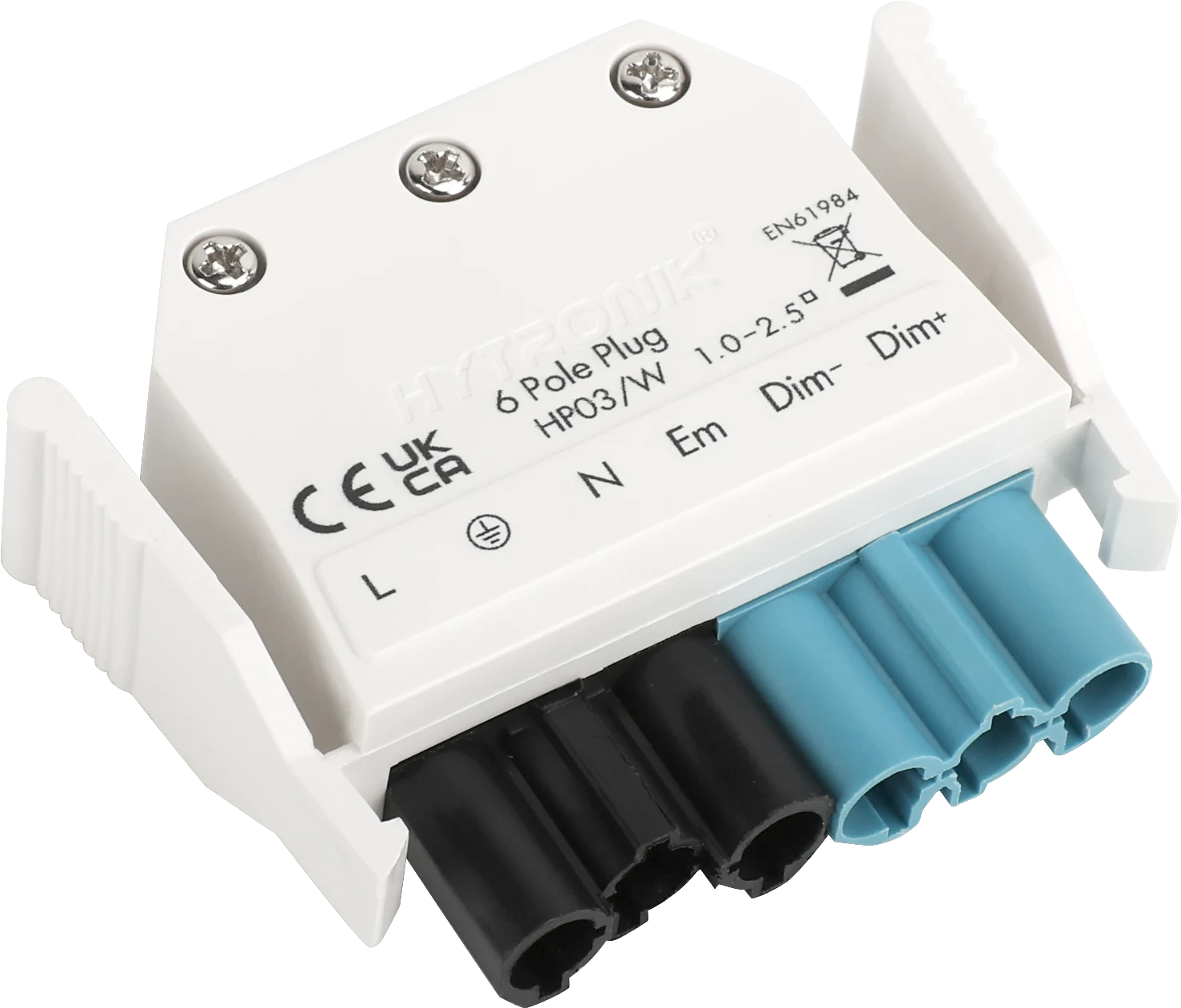

- Leuchtenausgang: GST-Typ 6-poliger Klemmsockel (L' oder L, N, E, Em, Dim+, Dim-)
- Sensoranschluss: GST-Typ 8-poliger Klemmsockel (L, N, E, L', P1, P2, Dim-, Dim+)
- Schwarzes Gehäuse und weißes Gehäuse zur Auswahl
- Frei umschaltbar zwischen 1-Kanal (1 x 8) & 2-Kanal (2 x 4) Steuerung
- Manipulationssicheres Design
- Erweiterbar: einfache Erweiterung um ein weiteres QCB03 über Plug'n'Play
- Systemleistung: Max. 16A. Leistung jedes Ausgangs: Max 10A
- Flammenhemmendes Material für den Sicherheitsschutz
| Ausgangsspannung: | 220~240VAC 50/60Hz |
|---|---|
| Betriebsspannung: | 220-240 VAC 50/60 Hz |
| Dimm-Steuersignal: | 0/1-10V |
| Einbauöffnung: | 20.0000 mm |
| IP-Schutzart: | IP20 |
| Kategorie - Schnellverbindungssysteme: | Doppelschaltung-Anschlussboxen |
| Lagertemperatur: | 60 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Min. Lagertemperatur: | -20 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Produktbreite: | 143.5000 mm |
| Produktgewicht: | 629.0000 g |
| Produkthöhe: | 45.0000 mm |
| Produktlänge: | 299.5000 mm |
| Produktstatus: | Active / Make to Stock |
| Taster Eingänge: | 2 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: qcb03.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-qcb03.pdf
