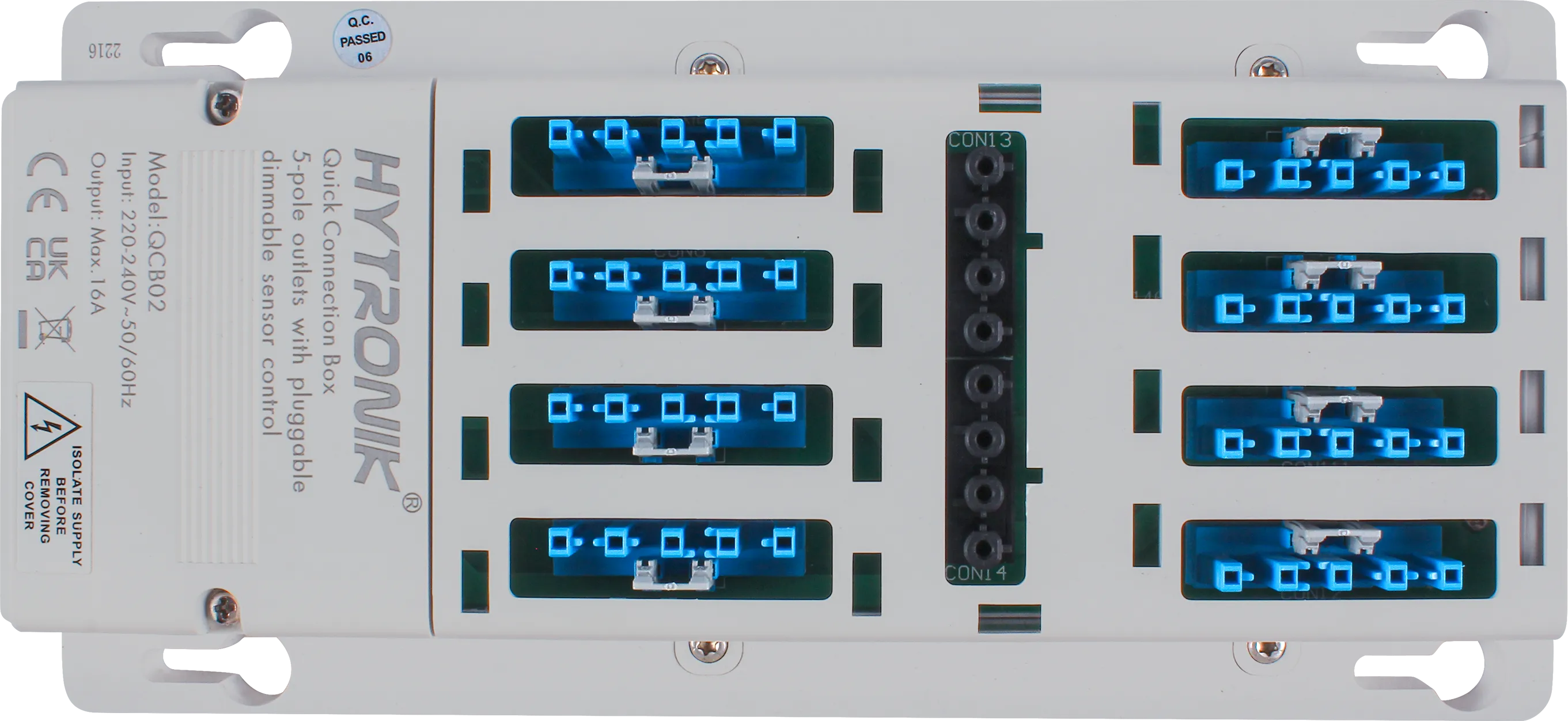

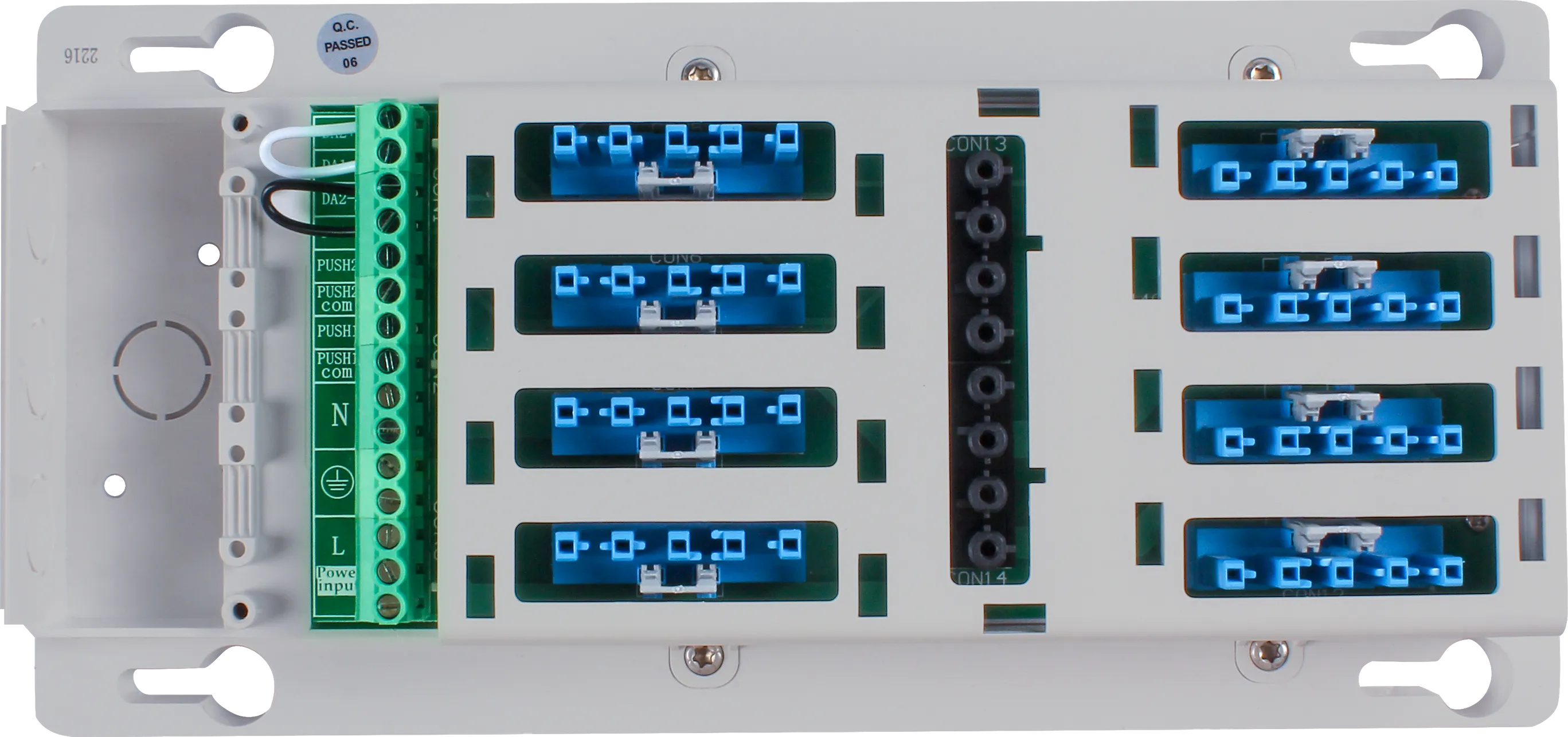

QCB02
Quick Connection Box | DALI/DALI2 | GST Typen 5-polig x 8 lum. + 1 Sensor
FEATURES
- Robust: 5-polige Klemmen mit 2 Einzelkanälen
- Sauber: Weniger Arbeitsstunden für die Verkabelung und mehr Sicherheit
- Effizient: DALI/DALI-2-Steuerung für 8 Leuchten mit 1 Sensor
ANWENDUNGEN
- Ferngesteuerte Deckenverkabelung
- Klassenzimmer
- Ämter
Produktinformationen "QCB02"

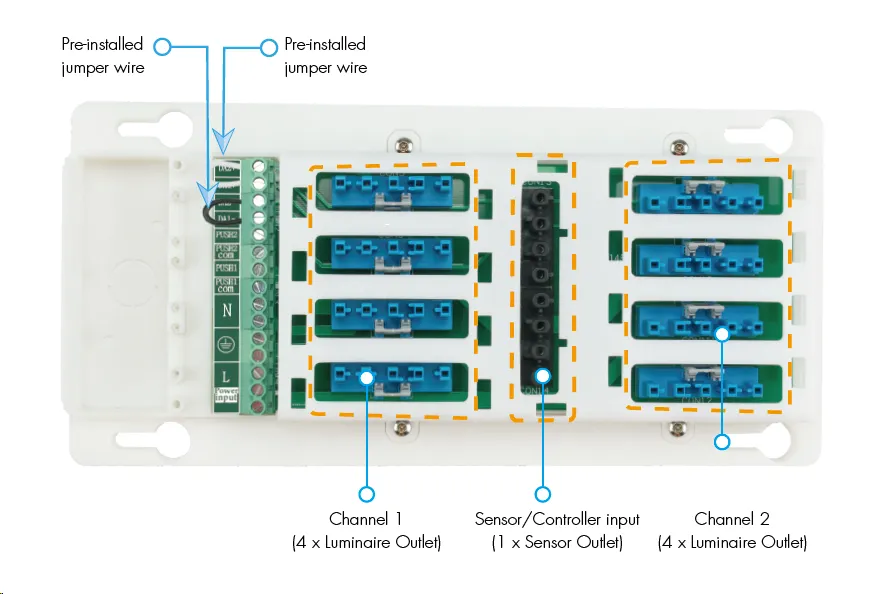

Schnellanschlussdose Typ GST mit 5-poligem Klemmsockel für Dimmanwendungen, mit DALI- oder DALI-2-Ausgang, 8 Leuchtenausgängen und 1 Sensorausgang. Frei umschaltbar zwischen 1-Kanal- und 2-Kanal-Steuerung. Nennleistung des Systems 16A, Nennleistung jedes Ausgangs 10A.
| Ausgangsspannung: | 220-240VAC 50/60Hz |
|---|---|
| Betriebsspannung: | 220-240 VAC 50/60 Hz |
| Dimm-Steuersignal: | DALI/DALI-2 |
| Einbauöffnung: | 20.0000 mm |
| Human Centric Lightning (HCL): | Nein |
| IP-Schutzart: | IP20 |
| Kategorie - Schnellverbindungssysteme: | Doppelkreis-Anschlussboxen |
| Lagertemperatur: | 60 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Min. Lagertemperatur: | -20 °C |
| Min. Luftfeuchtigkeit: | 20 % |
| Produktbreite: | 143.5000 mm |
| Produktgewicht: | 620.0000 g |
| Produkthöhe: | 45.0000 mm |
| Produktlänge: | 299.5000 mm |
| Taster Eingänge: | 2 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: qcb02.pdf
