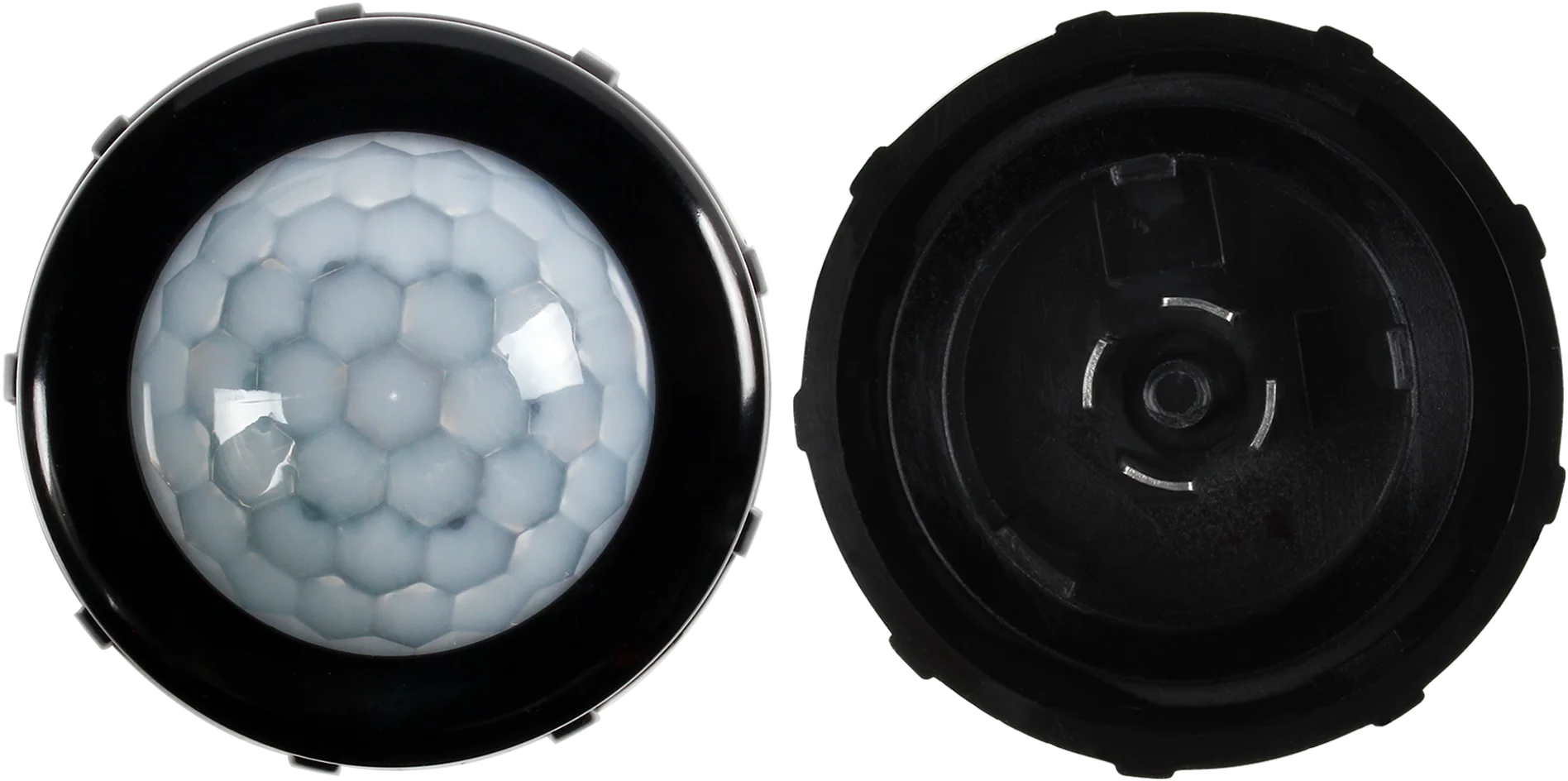

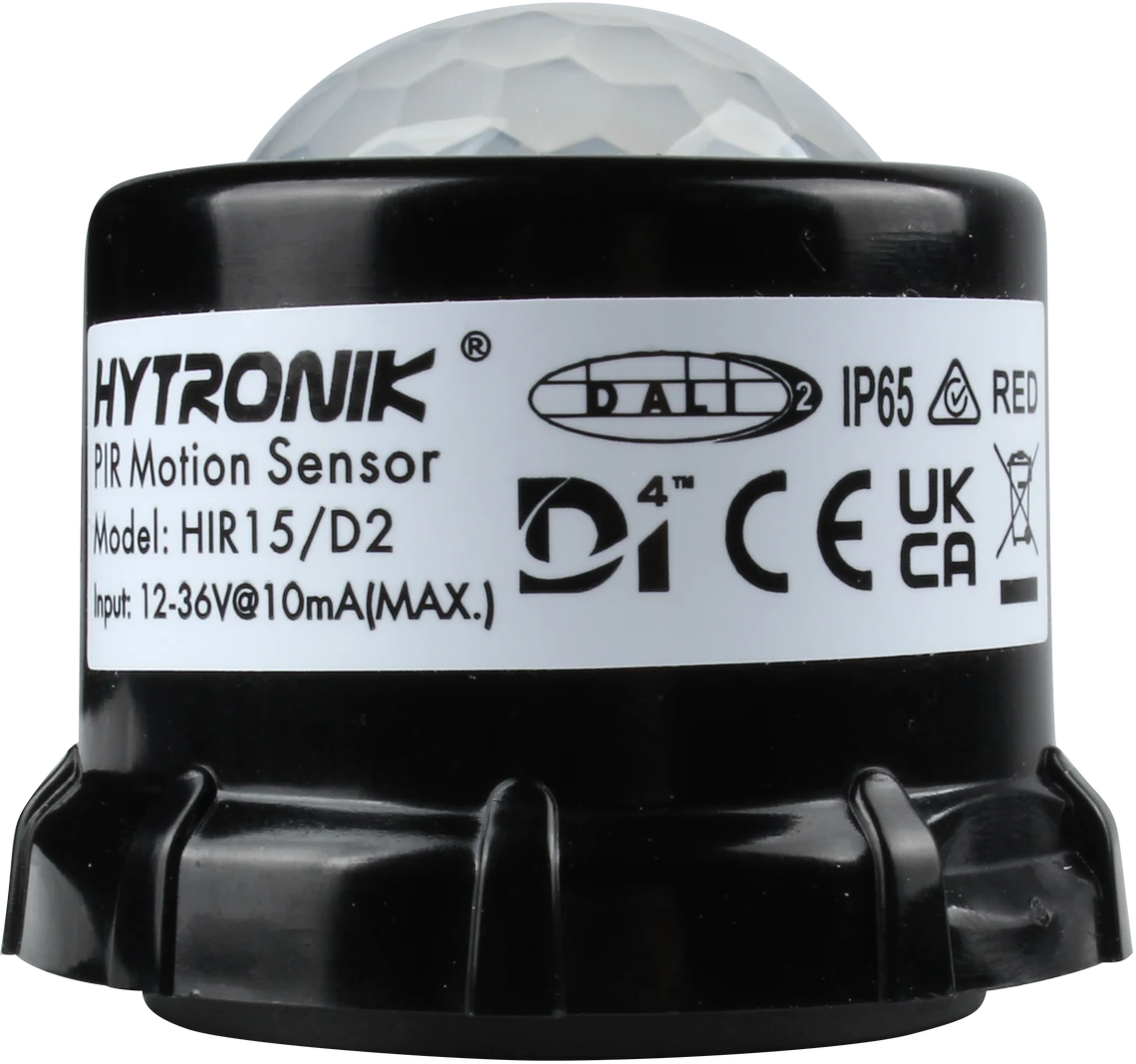

HIR15/D2
PIR Highbay | DALI-2 D4i | Zhaga Book 18 Standard
FEATURES
- Kompakt: Kleiner IP65-Sensor Zhaga Book 18
- DALI-2 Merkmal: Belegung (Teil 303) Tageslicht (Teil 304)
- Genormt: DALI-2-Protokoll zertifiziert als D4i Typ B
ANWENDUNGEN

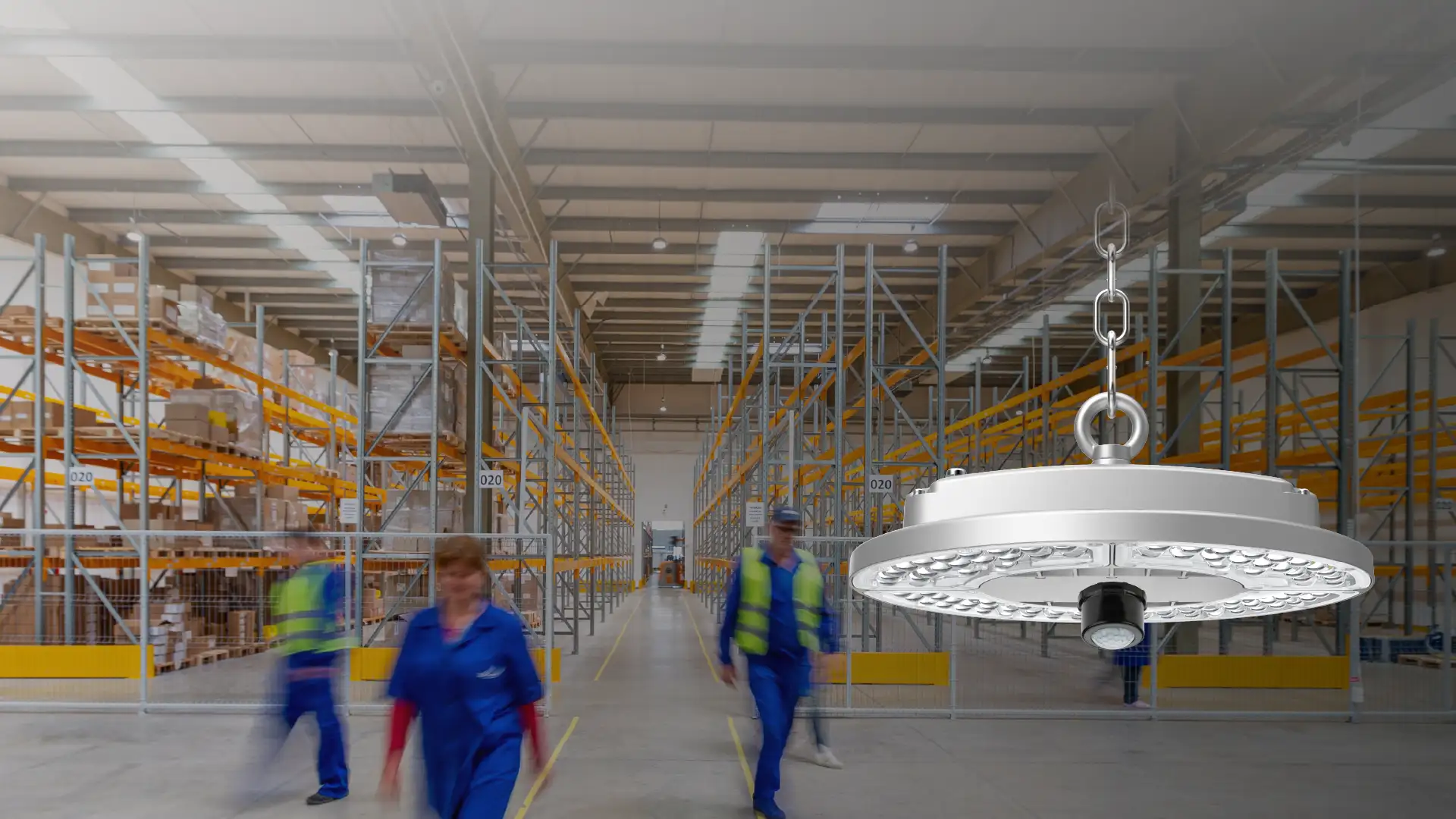

- Für Hochregalleuchten bis zu 15m Höhe
- Lager/Logistik
- Gebäudenahe Beleuchtung
Produktinformationen "HIR15/D2"
Der HIR15/D2 ist ein PIR-Bewegungssensor nach Zhaga Book 18 Standard mit integriertem DALI-2 Ausgang und DALI-Bus-Stromversorgung, entwickelt für moderne, intelligente Leuchtenkonzepte.
Der Sensor stellt beim Einschalten einen Dali-Busstrom von bis zu 30 mA bereit und kann damit bis zu 15 DALI-fähige LED-Treiber versorgen. Eine zusätzliche externe DALI-Stromversorgung ist nicht erforderlich, wodurch Systemaufwand und Installationskosten reduziert werden.
Dank der Zhaga Book 18 Schnittstelle lässt sich der HIR15 werkzeuglos und schnell direkt an der Leuchte montieren und flexibel in Leuchtenplattformen integrieren.
Er kann über die AUX-Versorgung eines D4i-Treibers oder einer Leuchte mit Strom versorgt werden und unterstützt auch eine externe Stromversorgung, wenn kein D4i-DALI-Treiber verfügbar ist.
| Anschlusstyp: | Zhaga book 18 |
|---|---|
| Betriebsspannung: | 12-36 VDC |
| DALI-2 D4i Type: | Typ B |
| Detektionsverfahren: | Passiv-Infrarot (PIR) |
| Dimm-Steuersignal: | DALI/DALI-2 |
| Eigenschaften: | D4i, Tageslichtsteuerung |
| Erfassungsbereich (Durchmesser): | 24x15 |
| Erfassungswinkel: | 360° |
| Erforderlicher DALI-Strom: | 10.0000 mA |
| Human Centric Lightning (HCL): | Nein |
| IP-Schutzart: | IP65 |
| Inbetriebnahme-Methoden: | DALI Master/Application Controller |
| Installationstyp: | Einbau, Zhaga |
| Korridorfunktion: | Nein |
| Lagertemperatur: | 70 °C |
| Max. Luftfeuchtigkeit: | 90 % |
| Maximale Montagehöhe: | 15.0000 m |
| Min. Lagertemperatur: | -40 °C |
| Min. Luftfeuchtigkeit: | 10 % |
| Montagehöhe: | Mid & High-bay |
| Produktbreite: | 50.4000 mm |
| Produktgewicht: | 45.0000 g |
| Produkthöhe: | 43.8000 mm |
| Produktlänge: | 50.4000 mm |
| Spannungsart: | DC |
| Tageslichtsensor-Option: | Fortgeschrittene Fotowiderstand |
| Tageslichtsteuerung: | Nein |
| Taster Eingänge: | 0 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Ja |
Datenblätter
Produktdatenblatt: hir15-d2.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-hir15-d2.pdf
