HIR15
PIR Highbay | DALI-2 Broadcast Ausgang | Zhaga Book 18 Standard
FEATURES
- Kostensparend: Kleiner IP65-Sensor Zhaga Book 18
- Stromversorgung: integrierte 30mA DALI-2 Bus Versorgung
- Einfach: Sensoreinstellungen erfolgen über die IR-Fernbedienung
ANWENDUNGEN

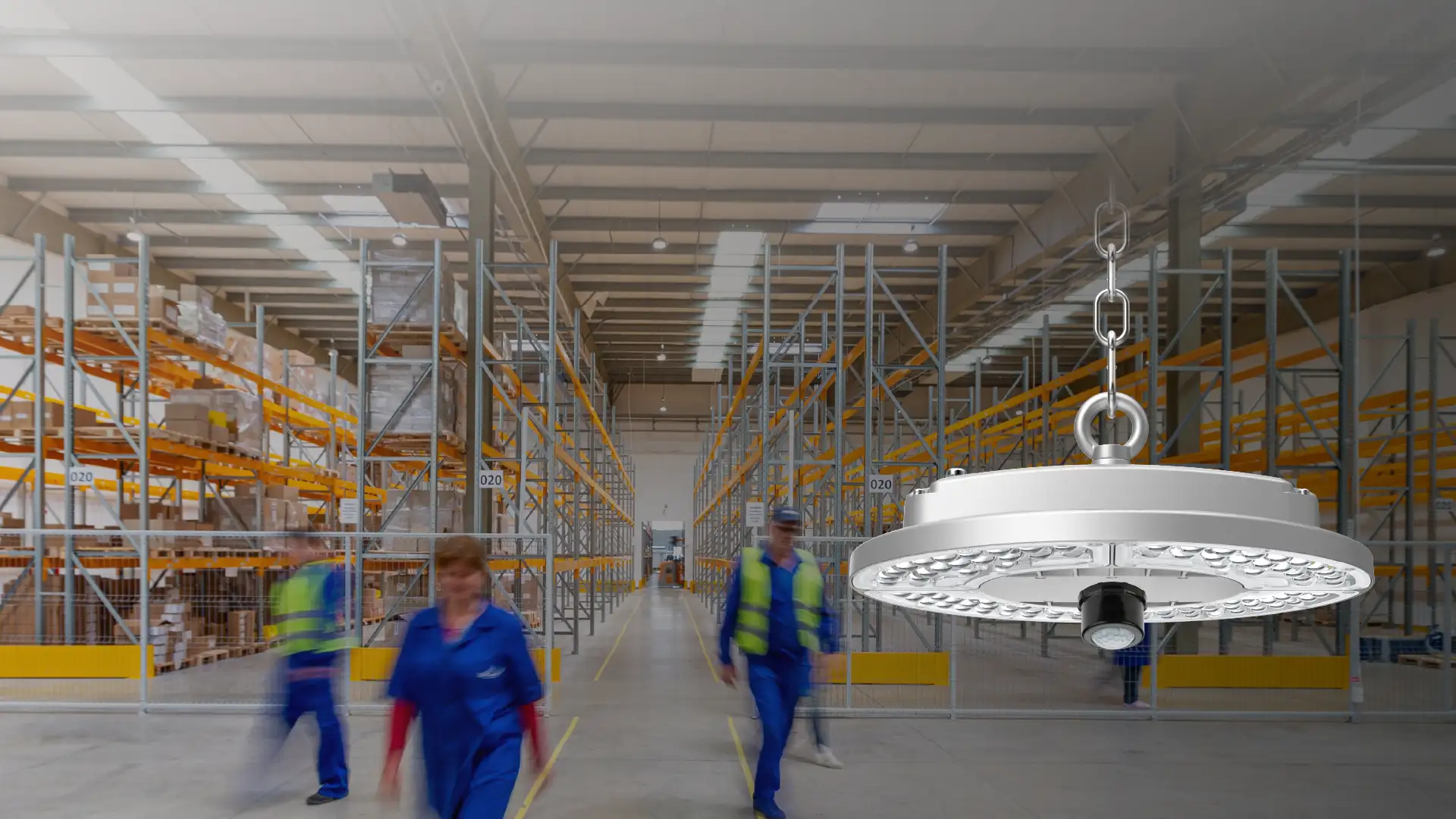

- Highbay-Leuchten mit einer Montagehöhe von bis zu 15 m
- Lager-/Logistikbereich
- Gebäudenahe Beleuchtung
Produktinformationen "HIR15"

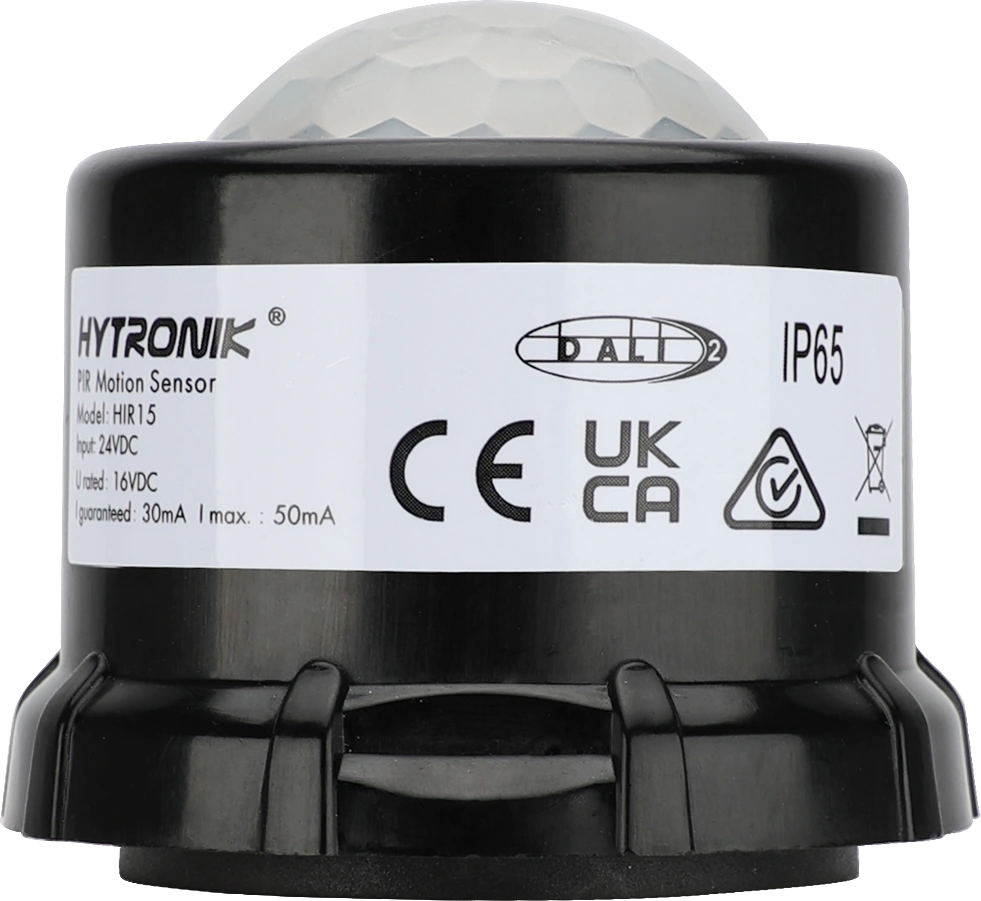

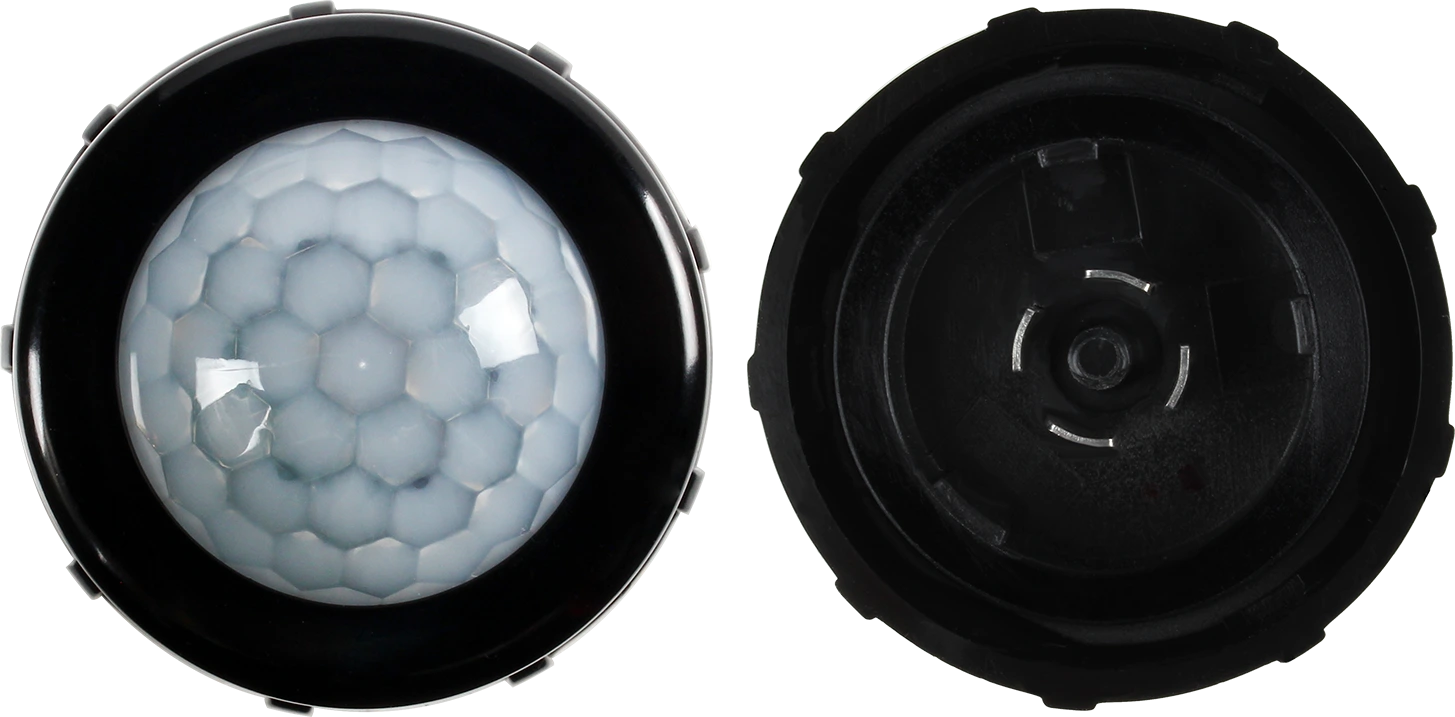

Der HIR15 ist ein PIR-Bewegungssensor nach Zhaga Book 18 Standard mit integriertem DALI-2 Ausgang und DALI-Bus-Stromversorgung, entwickelt für moderne, intelligente Leuchtenkonzepte.
Der Sensor stellt beim Einschalten einen Dali-Busstrom von bis zu 30 mA bereit und kann damit bis zu 15 DALI-fähige LED-Treiber versorgen. Eine zusätzliche externe DALI-Stromversorgung ist nicht erforderlich, wodurch Systemaufwand und Installationskosten reduziert werden.
Dank der Zhaga Book 18 Schnittstelle lässt sich der HIR15 werkzeuglos und schnell direkt an der Leuchte montieren und flexibel in Leuchtenplattformen integrieren.
| Anschlusstyp: | 2-adrig |
|---|---|
| Betriebsspannung: | 24VDC |
| Detektionsverfahren: | Passiv-Infrarot (PIR) |
| Dimm-Steuersignal: | DALI/DALI-2 |
| Empfindlichkeit: | 10%/ 30% /50% /75%/ 100% |
| Erfassungsbereich (Durchmesser): | 24x15 |
| Erfassungswinkel: | 360° |
| Human Centric Lightning (HCL): | Nein |
| IP-Schutzart: | IP65 |
| Inbetriebnahme-Methoden: | IR Fernbedienung |
| Installationstyp: | Einbau, Zhaga |
| Korridorfunktion: | Nein |
| Lagertemperatur: | 70 °C |
| Linsentyp: | High-bay |
| Max. Luftfeuchtigkeit: | 90 % |
| Maximale Montagehöhe: | 15.0000 m |
| Min. Lagertemperatur: | -30 °C |
| Min. Luftfeuchtigkeit: | 20 % |
| Montagehöhe: | Mid & High-bay |
| Produktbreite: | 50.4000 mm |
| Produktgewicht: | 41.0000 g |
| Produkthöhe: | 47.8000 mm |
| Produktlänge: | 50.4000 mm |
| Spannungsart: | DC |
| Tageslichtsensor-Option: | Fortgeschrittene Fotowiderstand |
| Tageslichtsteuerung: | Ja |
| Taster Eingänge: | 0 |
| Umgebungstemperatur max.: | 50 °C |
| Umgebungstemperatur min.: | -20 °C |
| Zhaga: | Nein |
Datenblätter
Produktdatenblatt: hir15.pdf
Installationsanleitung
Bedienungsanleitung: installation-manual-hir15.pdf
